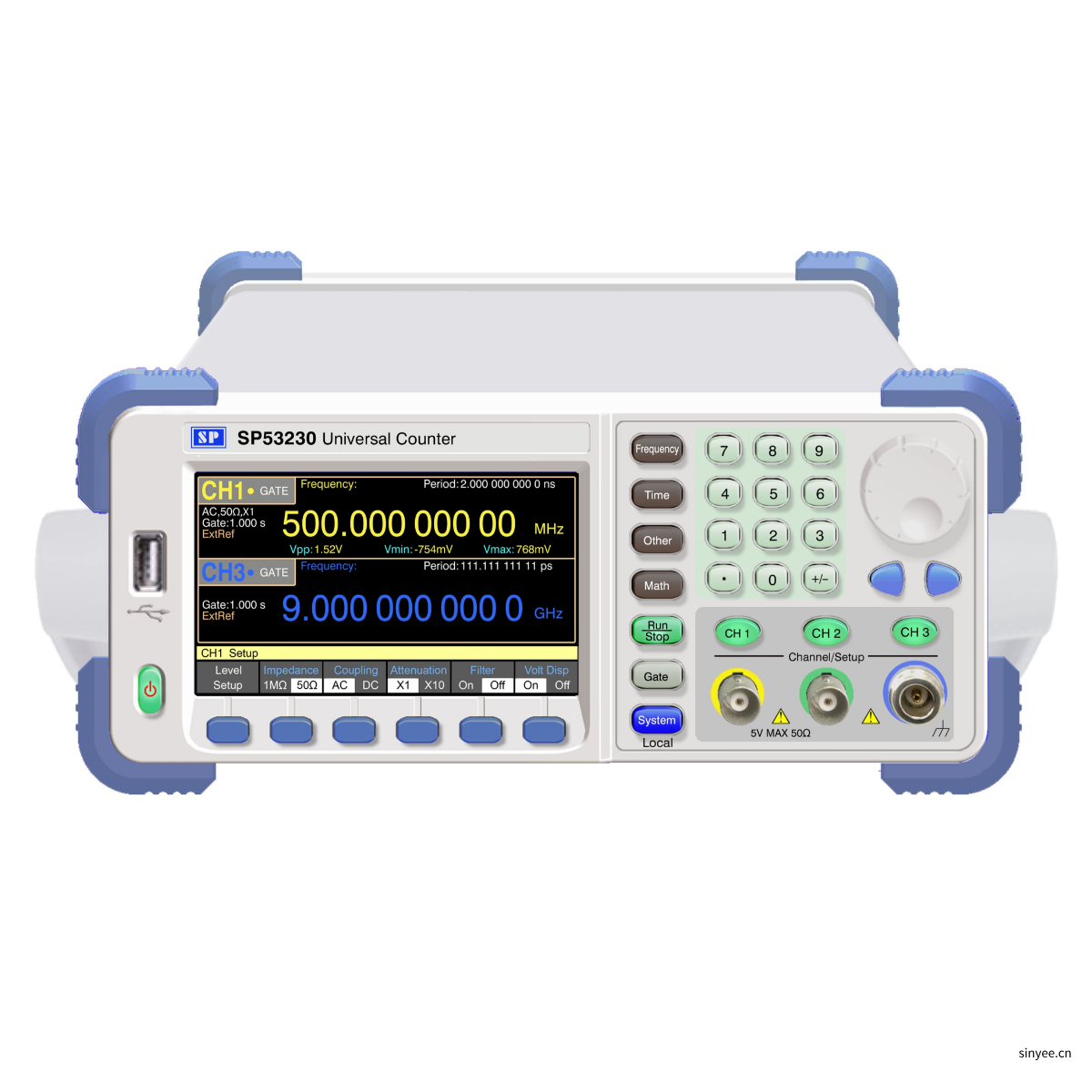

SP53230通用頻率計數器11位雙路0.14mHz~500MHz/1.5GHz/2.5GHz/3GHz/6GHz/9G
型號：SP53230
SP53230 高精度頻率計數器搭載11 位雙路測量架構，基礎測頻覆蓋0 14mHz～500MHz，可靈活擴展至1 5GHz 3GHz 6GHz 9GHz超寬量程。采用先進數字內插與計數算法，支持頻率、周期、時間等全功能測試
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
SP53230系列通用頻率計數器是一款高精度測頻測時儀器，且可雙通道同時進行頻率測量、周期測量、占空比測量、脈寬測量和計數。它們以高性能的單片機為核心，進行功能控制、測量時序控制、數據處理和結果顯示。采用倒數計數技術和擬合算法技術，實現全范圍內的高精度測量。除了具有頻率、周期、時間間隔、脈寬、占空比、相位、計數等測量功能外，還有多次平均、最大值、最小值、標準偏差、阿侖方差和標定函數等測量運算功能，以及標尺、直方圖和趨勢圖等圖形顯示功能。儀器帶有外觸發外閘門功能，計數功能時外閘門可以設置閘門起止沿為相同或相反。該機性能穩定，功能齊全，測量范圍寬，靈敏度高，動態范圍大，精度高，體積小，使用方便可靠。在工業生產、科研計量等領域有著廣泛的用途，是傳統電子計數器理想的更新?lián)Q代產品。
特點：
■ 采用TDC方式，測頻分辨率可達每秒11位，測時分辨率50ps。
■ 可以對兩個通道的信號同時進行頻率測量、周期測量、占空比測量、脈寬測量或計數。
■ 可對一路信號進行無間隔測量。
■ 采用高性能單片機、大規模集成電路和FPGA器件，儀器可靠性高。
■ 通道3頻率測量最高可達9GHz。
■ 能夠測量單次時間間隔和單次脈沖寬度。
■ 具有限制檢查功能和數學運算功能。
■ 具有標尺、直方圖和趨勢圖圖形顯示功能。
■ 具有多次平均、最大值、最小值、標準偏差、阿侖方差和5種標定函數統計運算功能。
■ 計數測量具有固定閘門內計數功能和手動操作計數功能。
■ 計數器可存儲10個測量狀態。
■ 標配RS232通用串行接口、USB DEVICE接口和LAN接口。
■ 標配USB Host接口，可以將測量數據直接寫入U盤。
■ 選配Centronics標準打印機接口。
■ 選配IEEE488（GPIB）通用程控接口。
■ 4.3英寸彩色TFT LCD顯示屏，界面友好直觀，支持中英文界面。
技術指標
| 名稱 | 技術指標 | ||
| 輸入特性 | |||
| 型號 | SP53230 | 0.14mHz～500MHz | |
| SP53230-Ⅰ | 0.14mHz～1.5GHz | ||
| SP53230-Ⅱ | 0.14mHz～2.5GHz | ||
| SP53230-Ⅲ | 0.14mHz～3GHz | ||
| SP53230-Ⅳ | 0.14mHz～6GHz | ||
| SP53230-Ⅴ | 0.14mHz～9GHz | ||
| 通道1、2 | 頻率范圍 | 0.14mHz～500MHz（1kHz以下DC耦合） | |
| 動態范圍 | 50mVrms～1.5Vrms正弦波 （0.14mHz~400MHz） 100mVrms～1.5Vrms脈沖波 （400MHz~500MHz） | ||
| 輸入阻抗 | 1MΩ∥45pF或50Ω | ||
| 耦合方式 | AC或DC | ||
| 觸發方式 | 上升沿或下降沿 | ||
| 輸入衰減 | ×1或×10 | ||
| 低通濾波器 | 截止頻率約100kHz | ||
| 觸發電平 | -5V～+5V任意設定 | ||
| 串?dāng)_ | 不小于500mVrms | ||
| 抗燒毀電平 | 5Vrms | ||
| 通道3（選件Ⅰ～Ⅲ） | 頻率范圍 | 選件Ⅰ | 100MHz～1.5GHz |
| 選件Ⅱ | 100MHz～2.5GHz | ||
| 選件Ⅲ | 100MHz～3GHz | ||
| 動態范圍 | 30mVrms～1.5Vrms正弦波 | ||
| 輸入阻抗 | 50Ω | ||
| 耦合方式 | AC | ||
| 通道3（選件Ⅳ） | 頻率范圍 | 150MHz～6GHz | |
| 功率范圍和靈敏度 | -17dBm～+13dBm（150MHz～500MHz） -25dBm～+13dBm（500MHz～6GHz） | ||
| 損壞電平 | +20dBm | ||
| 輸入阻抗 | 50Ω | ||
| 耦合方式 | AC | ||
| 通道3（選件Ⅴ） | 頻率范圍 | 150MHz～9GHz | |
| 功率范圍和靈敏度 | -25dBm～+7dBm（500MHz～2GHz） -25dBm～+13dBm（2GHz～6GHz） -20dBm～+13dBm（6GHz～9GHz） | ||
| 損壞電平 | +25dBm | ||
| 輸入阻抗 | 50Ω | ||
| 耦合方式 | AC | ||
| 駐波比 | ＜2.5:1 | ||
| 外觸發輸入 | 信號輸入范圍 | TTL電平 | |
| 脈沖寬度 | ＞50ns | ||
| 外閘門信號 | 正脈沖（頻率、周期測量） | ||
| 外觸發信號 | 上升沿（時間測量） | ||
| 時 基 | |||
| 內部晶體振蕩器 | 標稱頻率 | 10MHz | |
| 日老化率 | 1×10-8/日 0.01ppm（標準） 5×10-9/日 5ppb（選件Ⅶ） 3×10-9/日3ppb（選件Ⅷ） | ||
| 準確度 | ±1×10-7 | ||
| 時基輸入 | 頻率 | 5/10MHz | |
| 幅度 | ≥1Vp-p | ||
| 時基輸出 | 頻率 | 10MHz | |
| 幅度 | ≥1Vp-p | ||
| 測量指標 | |||
| 頻率/周期測量 | 有效位 | 11位/秒 | |
| 閘門時間 | 1μs~1000s、外閘門可選 | ||
| 單周期測量 | 測量范圍 | 2ns～7000s | |
| 顯示最低有效位 | 50ps | ||
| 觸發信號 | 內部自動觸發或外觸發 | ||
| 系統誤差 | ±50ps | ||
| 測量誤差 | ±系統誤差±解發誤差±時基誤差 | ||
| 時間間隔測量 | 測量范圍 | 50ps～7000s | |
| 顯示最低有效位 | 50ps | ||
| 觸發信號 | 內部自動觸發或外觸發 | ||
| 系統誤差 | ±50ps | ||
| 測量誤差 | ±LSD±解發差±時基誤差×?xí)r間間隔 | ||
| 上升沿/下降沿測量 | 測量范圍 | 2ns~1000s | |
| 顯示最低有效位 | 50ps | ||
| 觸發信號 | 內部自動觸發或外觸發 | ||
| 系統誤差 | ±50ps | ||
| 測量誤差 | ±（時基誤差 × 時間間隔+ 觸發誤差+ 系統誤差） | ||
| 輸入通道 | 通道1 | ||
| 頻率比測量 | 有效位 | 11位/秒 | |
| 脈沖寬度測量 | 測量范圍 | ≥500ps，周期＜100s | |
| 顯示最低有效位 | 50ps | ||
| 觸發信號 | 內部自動觸發或外觸發 | ||
| 系統誤差 | ±50ps | ||
| 測量誤差 | ±（時基誤差 × 時間間隔+ 觸發誤差+ 系統誤差） | ||
| 相位測量 | 輸入信號頻率范圍 | 1Hz～100MHz | |
| 輸入信號幅度 | ≥2Vp-p | ||
| 測量范圍 | -180o～180o/0o～360o | ||
| 顯示最低有效位 | 0.1o | ||
| 測量誤差 | ±3o±信號噪聲引起的誤差 | ||
| 占空比測量 | 測量范圍 | 1～99% （脈沖寬度≥20ns，周期＜100s） | |
| 顯示最低有效位 | 0.1% | ||
| 觸發信號 | 內部自動觸發或外觸發 | ||
| 計數測量 | 測量范圍 | 0～1×1019 | |
| 測量準確度 | ±一個計數 | ||
| 閘門時間 | AUTO、1us~1000s、外閘門可選 | ||
| 其它特性 | |||
| 接口 | 標配：USB(Device,Host支持U盤讀寫)、RS232、LAN 選配：打印口、GPIB | ||
| 電源電壓 | AC 198~242V，47Hz~53Hz | ||
| 機械尺寸 | 260mm寬× 105mm高 ×290mm深 | ||
