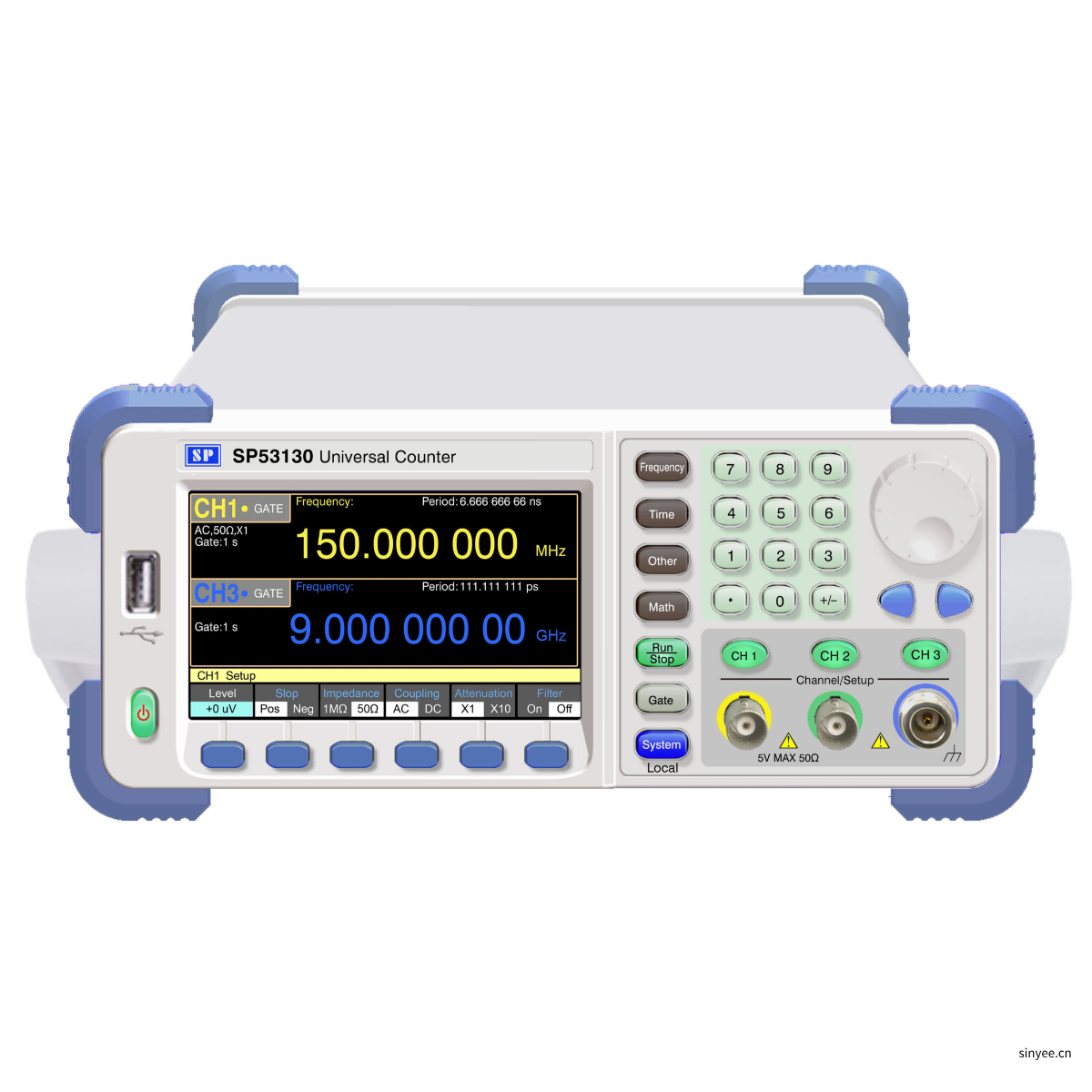

國產SP53130通用計數器0.14mHz~150MHz/500MHz/1.5GHz/2.5GHz/3GHz/6GHz/9GHz

型號：SP53130

SP53130 高精度通用計數器搭載 9 位雙路計數架構，測頻覆蓋0 14mHz~150MHz 500MHz 至 9GHz寬域量程，頻率分辨率達10 位秒，單次時間間隔分辨率高達100ps，可精準捕捉信號細節

在線咨詢

服務熱線 0755-83248861

產品描述

SP53130系列通用計數器是我一款高精度測頻測時儀器，且可雙通道同時進行頻率測量、周期測量和計數。它們以高性能的單片機為核心，進行功能控制、測量時序控制、數據處理和結果顯示。采用倒數計數技術，實現全范圍內的高精度測量。除了具有頻率、周期、時間間隔、脈寬、占空比、相位、計數等測量功能外，還有多次平均、最大值、最小值、標準偏差、阿侖方差和標定函數的測量運算功能。儀器帶有外觸發外閘門功能，計數功能時外閘門可以設置閘門起止沿為相同或相反。該機性能穩定，功能齊全，測量范圍寬，靈敏度高，動態范圍大，精度高，體積小，使用方便可靠。在工業生產、科研計量等領域有著廣泛的用途，是傳統電子計數器理想的更新?lián)Q代產品。

特點：

■ 采用150MHz鐘頻，測頻分辨率每秒9位，測時分辨率7ns。

■ 可以對兩個通道的信號同時進行頻率、周期測量或計數。

■ 可對一路信號進行無間隔測量。

■ 采用高性能單片機、大規模集成電路和CPLD器件，儀器可靠性高。

■ 通道3頻率測量最高可達9GHz。

■ 能夠測量單次時間間隔和單次脈沖寬度。

■ 具有限制檢查功能。

■ 具有數學運算功能。

■ 具有多次平均、最大值、最小值、標準偏差、阿侖方差和5種標定函數統計運算功能。

■ 計數測量具有固定閘門內計數功能和手動操作計數功能。

■ 計數器可存儲10個測量狀態。

■ 標配RS232通用串行接口、USB DEVICE接口和LAN接口。

■ 標配USB Host接口，可以將測量數據直接寫入U(xiǎn)盤。

■ 選配Centronics標準打印機接口。

■ 選配IEEE488（GPIB）通用程控接口。

■ 4.3英寸彩色TFT LCD顯示屏，界面友好直觀，支持中英文界面。

技術指標

名稱	技術指標
輸入特性
型號	SP53130	0.14mHz～150MHz
	SP53130-Ⅰ	0.14mHz～500MHz
	SP53130-Ⅱ	0.14mHz～1.5GHz
	SP53130-Ⅲ	0.14mHz～2.5GHz
	SP53130-Ⅳ	0.14mHz～3GHz
	SP53130-Ⅴ	0.14mHz～6GHz
	SP53130-Ⅵ	0.14mHz～9GHz
通道1、2	頻率范圍	0.14mHz～150MHz（1kHz以下DC耦合）
	動態范圍	30mVrms～1.5Vrms正弦波（0.14mHz~100MHz） 50mVrms～1Vrms正弦波（100MHz~150MHz） 100mVp-p～4.5Vp-p脈沖波（0.14mHz~100MHz） 150mVp-p～2Vp-p脈沖波（100MHz~150MHz）
	輸入阻抗	1MΩ∥45pF或50Ω
	耦合方式	AC或DC
	觸發方式	上升沿或下降沿
	輸入衰減	×1或×10
	低通濾波器	截止頻率約100kHz
	觸發電平	-5V～+5V任意設定
	串?dāng)_	不小于500mVrms
	抗燒毀電平	5Vrms
通道2U（選件Ⅴ或Ⅵ）	頻率范圍	100MHz～1.5GHz
	動態范圍	30mVrms～1.5Vrms正弦波
	輸入阻抗	50Ω
	耦合方式	AC
通道3（選件Ⅰ～Ⅵ）	頻率范圍	選件Ⅰ	100MHz～500MHz
		選件Ⅱ	100MHz～1.5GHz
		選件Ⅲ	100MHz～2.5GHz
		選件Ⅵ	100MHz～3GHz
	動態范圍	30mVrms～1.5Vrms正弦波
	輸入阻抗	50Ω
	耦合方式	AC
通道3（選件Ⅴ）	頻率范圍	150MHz～6GHz
	功率范圍和靈敏度	-17dBm～+13dBm（150MHz～500MHz） -25dBm～+13dBm（500MHz～6GHz）
	損壞電平	+20dBm
	輸入阻抗	50Ω
	耦合方式	AC
通道3（選件Ⅳ）	頻率范圍	150MHz～9GHz
	功率范圍和靈敏度	-25dBm～+7dBm（1.5GHz～2GHz） -25dBm～+13dBm（2GHz～6GHz） -20dBm～+13dBm（6GHz～9GHz）
	損壞電平	+25dBm
	輸入阻抗	50Ω
	耦合方式	AC
	駐波比	＜2.5:1
外觸發輸入	信號輸入范圍	TTL電平
	脈沖寬度	＞50ns
	外閘門信號	正脈沖（頻率、周期測量）
	外觸發信號	上升沿（時間測量）
時 基
內部晶體振蕩器	標稱頻率	10MHz
	日老化率	1×10^-8/日 0.01ppm（標配） 5×10^-9/日 5ppb（選件Ⅶ） 3×10^-9/日3ppb（選件Ⅷ）
	準確度	±1×10^-7
時基輸入	頻率	5/10MHz
	幅度	≥1Vp-p
時基輸出	頻率	10MHz
	幅度	≥1Vp-p
測量指標
頻率/周期測量	有效位	8 位/秒
	閘門時間	10μs、100μs、1ms、10ms、100ms、300ms、1s、10s、100s、1000s、外閘門可選，無間隔測量時閘門最小為100ms
時間間隔測量	測量范圍	20ns～7000s
	顯示最低有效位	7ns
	觸發信號	內部自動觸發或外觸發
	系統誤差	±7ns
頻率比測量	有效位	9 位/秒
脈沖寬度測量	測量范圍	≥20ns，周期＜100s
	顯示最低有效位	7ns
	觸發信號	內部自動觸發或外觸發
	系統誤差	±7ns
相位測量	輸入信號頻率范圍	1Hz～10kHz
	輸入信號幅度	≥2Vp-p
	測量范圍	1o～359o
	顯示最低有效位	0.1o
	測量誤差	±3o±信號噪聲引起的誤差
占空比測量	測量范圍	1～99% （脈沖寬度≥20ns，周期＜100s）
	顯示最低有效位	0.1%
	觸發信號	內部自動觸發或外觸發
計數測量	測量范圍	0～1×10¹⁹
	測量準確度	±一個計數
	閘門時間	AUTO、10μs、100μs、1ms、10ms、100ms、300ms、1s、10s、100s、1000s、外閘門可選
其它特性
接口	標配：USB(Device,Host支持U盤讀寫)、RS232、LAN 選配：打印口、GPIB
電源電壓	AC 198~242V，47Hz~53Hz
機械尺寸	260mm寬× 105mm高 ×290mm深
