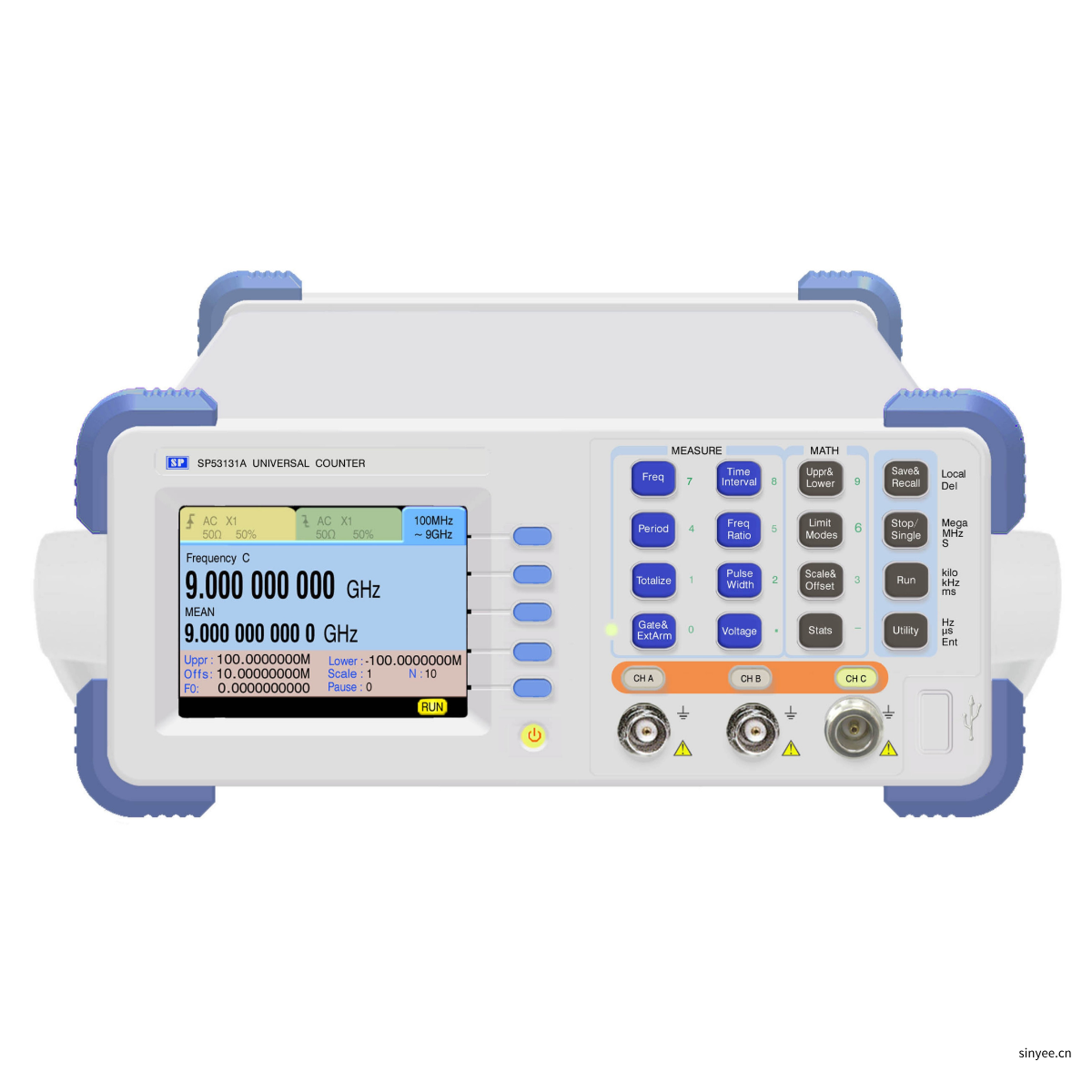

國產SP53131A通用計數器 DC~225MHz/1.5GHz/2.5GHz/3GHz/6GHz/9GHz

型號：SP53131A

盛普 SP53131A 高精度通用計數器基礎測頻覆蓋DC~225MHz，可選擴展至9GHz寬域量程，頻率分辨率 10 位秒，單次時間間隔分辨率500ps，精準捕捉信號細節。

服務熱線 0755-83248861

產品描述

SP53131A型高精度通用計數器測頻分頻率達到10 位／秒，測時單次分辨達到100ps，機內采用高性能單片機進行控制。整機方案采用倒數計數技術和數字內插，摸擬擴展技術，實現儀器的高精度測量。
    它有頻率、周期、計數．時間間隔、脈沖寬度、占空比、頻率比、相位等測量功能和強大的數學運算、統計（最大、最小、平均、標準偏差、阿侖方差）功能。該機性能可靠，功能齊全,測量精度高，測頻、測時范圍寬，靈敏度高．動態范圍大，性價比高，使用方便。特別適合于航空航天等領域的時間測量和晶振，元器件等科研、計量領域的時間、頻率測量。
    測量: 頻率、頻率比、時間間隔、周期、正／負脈沖寬度、上升/下降沿時間、占空比、相位（通道A至通道B）、累加計數、峰值電壓、單次脈沖測量。分析：自動極限測試、數學運算、統計（最大、最小、平均、PPM、標準偏差、阿侖方差等）

特點：
■  采用高性能AVR單片機，數據處理速度極快
■  大規模集成電路和CPLD器件，提高儀器的可靠性
■  模塊化設計，儀器功能增減自如
■  打印接口標準配置
■  QVGA彩色液晶顯示，直觀，清晰
■  新型小型化機箱，外形美觀
■  高可靠性：MTBF>8000h

技術指標：

名稱	技術指標
頻率范圍	通道 A, B ： DC～225MHz 通道 C ：100MHz～500MHz（選件I型） 100MHz～1.5GHz （選件II型） 100MHz～2.5GHz （選件III型） 100MHz～3GHz （選件IV型） 100MHz～6GHz （選件V 型） 100MHz～9GHz （選件VI型）
頻率分辨率	10 位／秒
單次時間間隔最高分辨率	100ps
輸入	通道 A 和通道 B 可單獨選擇阻抗 , 耦合： 1M Ω或 50 Ω , AC 或 DC, 通道 C 阻抗 , 耦合： 50 Ω , AC
低通濾波器	100kHz 可切換
衰減	× 1 或 × 10
觸發方式	上升沿或下降沿可選擇。
觸發電平	-5V～+5V 可設置
外部時基	5M 或 10MHz 自動切換
接口	帶 Centronic 標準打印接口、 RS-232 接口（標配），GPIB、USB （選配）
電源	～220V ± 10 ％ 50Hz ± 5 ％
外形尺寸	240mm × 380mm × 105mm
重量	約 6kg
