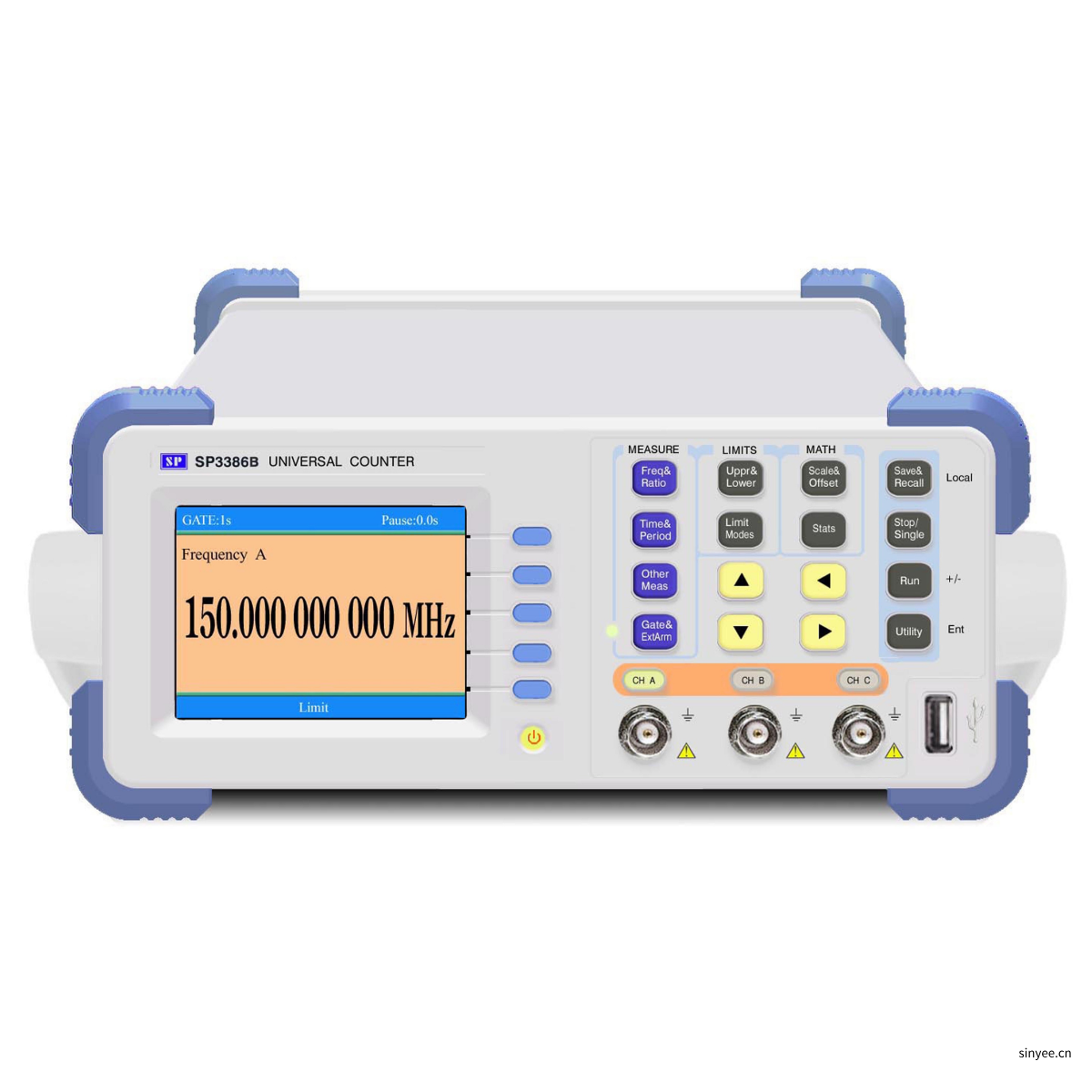

SP3386B通用計數器0.14mHz~150MHz/1.5GHz/2.5GHz/3GHz/6GHz/9GHz
型號：SP3386B
SP3386B 高精度通用計數器，以硬核參數定義專業測量！測頻覆蓋0 14mHz～150MHz，高頻可擴展至1 5GHz 500MHz 9GHz多檔位，頻率分辨率 9 位 秒，精準還原信號細節。
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
SP3386B系列高精度通用計數器是以高性能的 AVR 單片機為核心，進行功能控制、測量時序控制、數據處理和結果顯示。采用倒數計數技術，實現全范圍內的等精度測量。QVGA彩色液晶顯示屏，讀數清晰，使用壽命長。
機內鐘頻為 150MHz 。該機性能穩定，功能齊全，測量范圍寬，靈敏度高，動態范圍大，精度高，體積小，使用方便可靠。在工業生產、科研計量等領域有著廣泛的用途，是傳統電子計數器理想的更新?lián)Q代產品。
特點：
■ 采用高性能 AVR 單片機、大規模集成電路和 CPLD 器件，儀器可靠性高
■ 能夠測量單次時間間隔和單次脈沖寬度
■ 頻率測量具有極限運算功能、數理統計運算功能
■ 頻率測量具有多次平均、最大值、最小值、最大偏差、單次絕對偏差、單次相對偏差（ PPM ）、標準偏差、阿侖方差統計運算功能
■ 時間間隔、脈寬、相位、占空比的測量具有固定閘門內的多次平均測量功能，能大大提高測量精度
■ 計數測量具有固定閘門內計數功能和手動操作計數功能
■ 計數器當前參數自動存儲，關機不丟失
■ 計數器可存儲 9 個測量狀態
■ RS232 通用串行接口和 Centronics 標準打印機接口為標準配置
■ 計數器配有 RS232 通用串行接口的軟面板應用程序，能夠用計算機直觀進行測量控制和測量結果顯示
■ 選配IEEE-488通用程控制接口
■ 儀器采用 QVGA彩色液晶顯示，造型美觀；體積小，操作舒適
技術指標：
| 名稱 | 技術指標 | ||||||
| 型號 | SP3386B | SP3386B-05 | SP3386B-15 | SP3386B-25 | SP3386B-30 | SP3386B-60 | SP3386B-90 |
| 頻率范圍 | 通道 1 | 0.14mHz～150MHz | |||||
| 通道 2U | 100MHz～1.5GHz （90 型） | ||||||
| 通道 3 | 100MHz～500MHz （05 型） 100MHz～1.5GHz （15 型） 100MHz～2.5GHz （25 型） 100MHz～3GHz （30 型） 100MHz～6GHz （60 型） 1.5GMHz～9GHz （90 型） | ||||||
| 功能 | 測頻、測周、測時、測頻率比、測單次、計數（包含固定閘門內計數功能）、脈寬、占空比、測相位、測時多次平均、脈寬多次平均、占空比多次平均、頻率測量9種統計運算功能 | ||||||
| 動態范圍 | 30mVrms～1.5Vrms 正弦波 （0.14mHz～100MHz） | ||||||
| 測量精度 | ± 7 × 10-9 / 閘門 | ||||||
| 測頻分辨率 | 9 位 / 秒 | ||||||
| 測周范圍 | 7ns～7000s | ||||||
| 測時范圍 | 20ns～7000s | ||||||
| 相位測量 | 輸入信號頻率范圍 | 1Hz～10kHz | |||||
| 輸入信號幅度 | ≥2Vp-p | ||||||
| 測量范圍 | 1～359 ° | ||||||
| 顯示最低有效位（LSD） | 0.1 ° | ||||||
| 測量誤差 | ± 3°± 信號噪聲引起的誤差 | ||||||
| 脈沖寬度測量 | ≥ 20ns/40ns ，周期 <100s | ||||||
| 占空比測量 | 1～99% ，周期 <100s | ||||||
| 計數測量 | 1 × 1012 | ||||||
| 耦合方式 | 通道 channel A 、 B AC ／ DC 通道 channel C AC | ||||||
| 輸入阻抗 | 1M Ω／ 45pF 或 50 Ω | ||||||
| 時基 | 5MHz 恒溫晶振 日老化率： 1 × 10-8（標配）穩定度：±1 × 10-7 | ||||||
| 外形尺寸 | 265mm × 104mm × 375mm ( W×H×D ) | ||||||
| 重量 | 3kg | ||||||
