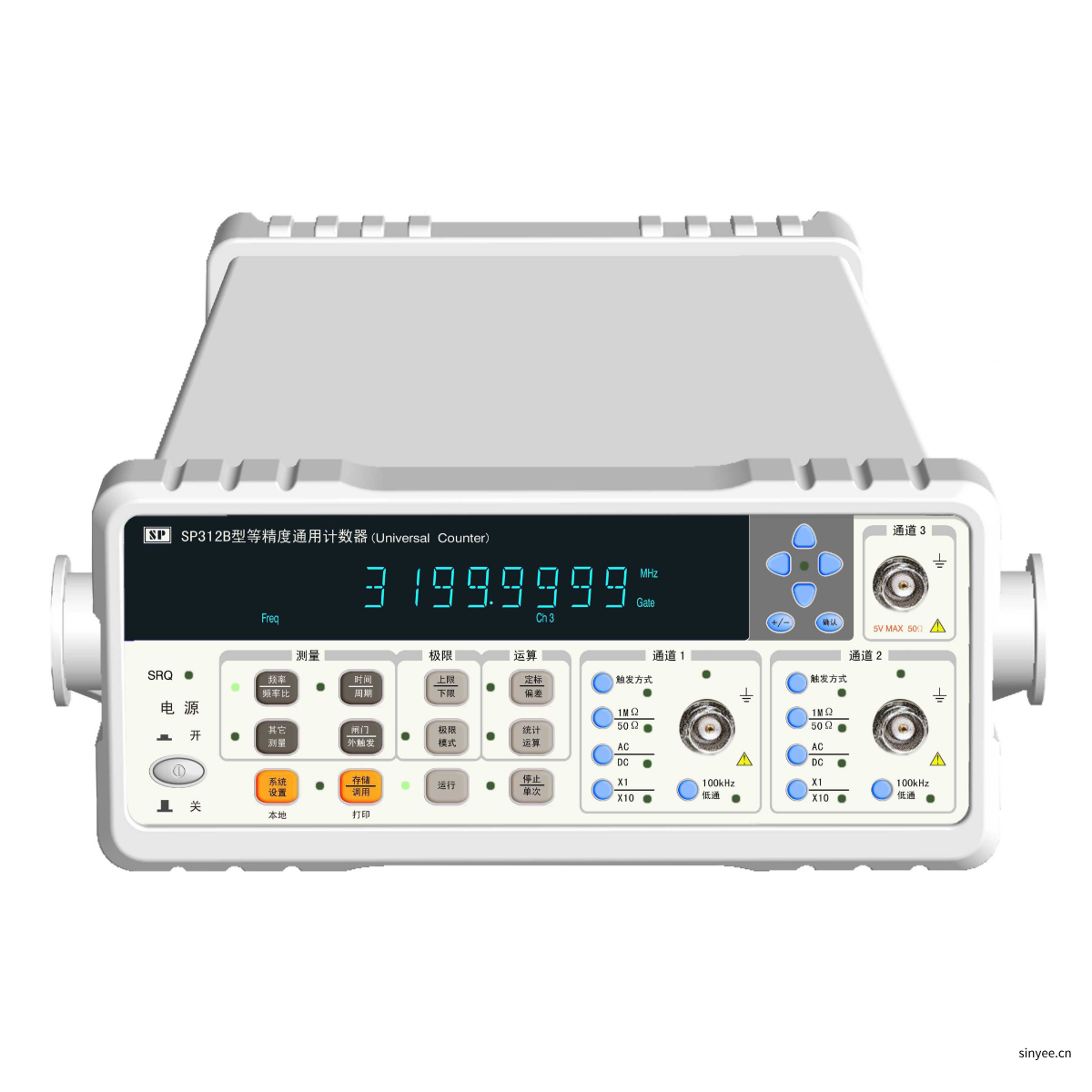

國產SP312B通用頻率計數器 0.14mHz~9GH頻率可選

型號：SP312B

SP312B 等精度通用頻率計數器測頻覆蓋50MHz~3GHz，通道 3 最高可達9GHz，測頻分辨率8 位秒，測時分辨率20ns，可精準完成頻率、周期、時間間隔、脈寬等多維度測量。

服務熱線 0755-83248861

產品描述

SP312B 系列等精度通用頻率計數器是一種高精度的測頻測時儀器。它以高性能的 AVR 單片機為核心，進行功能控制、測量時序控制、數據處理和結果顯示。采用倒數計數技術，實現全范圍內的等精度測量。它除了具有頻率、周期、時間間隔、脈寬、相位、占空比、計數等測量功能外，還有頻率的多次平均、最大值、最小值、標準偏差、阿侖方差、最大偏差（最大值減最小值）、單次偏差（減預置值）和 PPM 的測量運算功能。儀器帶有外觸發 外閘門功能，能夠上升沿觸發測量（時間測量時）和正閘門內測量頻率（頻率測量時）。機內鐘頻為 50MHz 。該機性能穩定，功能齊全，測量范圍寬，靈敏度高，動態范圍大，精度高，體積小，使用方便可靠。在工業生產、科研計量等領域有著廣泛的用途，是傳統電子計數器理想的更新?lián)Q代產品。

特點：
■  采用高性能 50MHz 標頻，測頻分辨率每秒 8 位，測時分辨率 20ns
■  采用高性能 AVR 單片機、大規模集成電路和 CPLD 器件，儀器可靠性高
■  通道 1 頻率為 50MHz/100MHz 。通道 3 頻率測量最大可達 9GHz
■  能夠測量單次時間間隔和單次脈沖寬度
■  頻率測量具有極限運算、數學運算功能
■  頻率測量具有多次平均、最大值、最小值、最大偏差、單次絕對偏差、單次相對偏差（ PPM ）、標準偏差、阿侖方差統計運算功能
■  時間間隔、脈寬、相位、占空比的測量具有固定閘門內的多次平均測量功能，能大大提高測量精度
■  計數測量具有固定閘門內計數功能和手動操作計數功能
■  計數器當前參數自動存儲，關機不丟失
■  計數器可存儲 9 個測量狀態
■  RS232C 通用串行接口和 Centronics 標準打印機接口為標準配置
■  計數器配有 RS232C 通用串行接口的軟面板應用程序，能夠用計算機直觀進行測量控制和測量結果顯示
■  儀器采用 VFD 顯示，造型美觀；體積小，操作舒適

技術指標：

名稱	技術指標
頻率范圍	基本型通道1	0.14mHz ～ 50MHz
	通道1	0.14mHz ～ 100MHz （01型）
	通道3	100MHz ～ 500MHz （ 05 型）
		100MHz ～ 1.5GHz （ 15 型）
		100MHz ～ 2.5GHz （ 25 型）
		100MHz ～ 3GHz （ 30 型）
動態范圍	30mVrms～1.5Vrms 正弦波（0.14mHz～100MHz）
測量精度	± 2 × 10^-8 / 閘門
測頻分辨率	8 位 / 秒
測周范圍	20ns/10ns ～ 7000s
測時范圍	40ns～7000s
測時分辨率	20ns
相位測量	輸入信號頻率范圍	1Hz～10kHz
	輸入信號幅度	≥2Vp-p
	測量范圍	1～359 °
	顯示最低有效位（LSD）	0.1 °
	測量誤差	± 3°± 信號噪聲引起的誤差
脈沖寬度測量	≥ 20ns/40ns ，周期<100s
占空比測量	1～99% ，周期<100s
計數測量	1 × 10¹²
耦合方式	通道channel 1、2 AC / DC 通道channel3 AC
輸入阻抗	1M Ω／ 45pF 或 50 Ω
時基	5MHz 恒溫晶振日老化率： 1 × 10^-8（標配）穩定度：±1 × 10^-7
外形尺寸	255mm × 100mm × 370mm
重量	3kg
