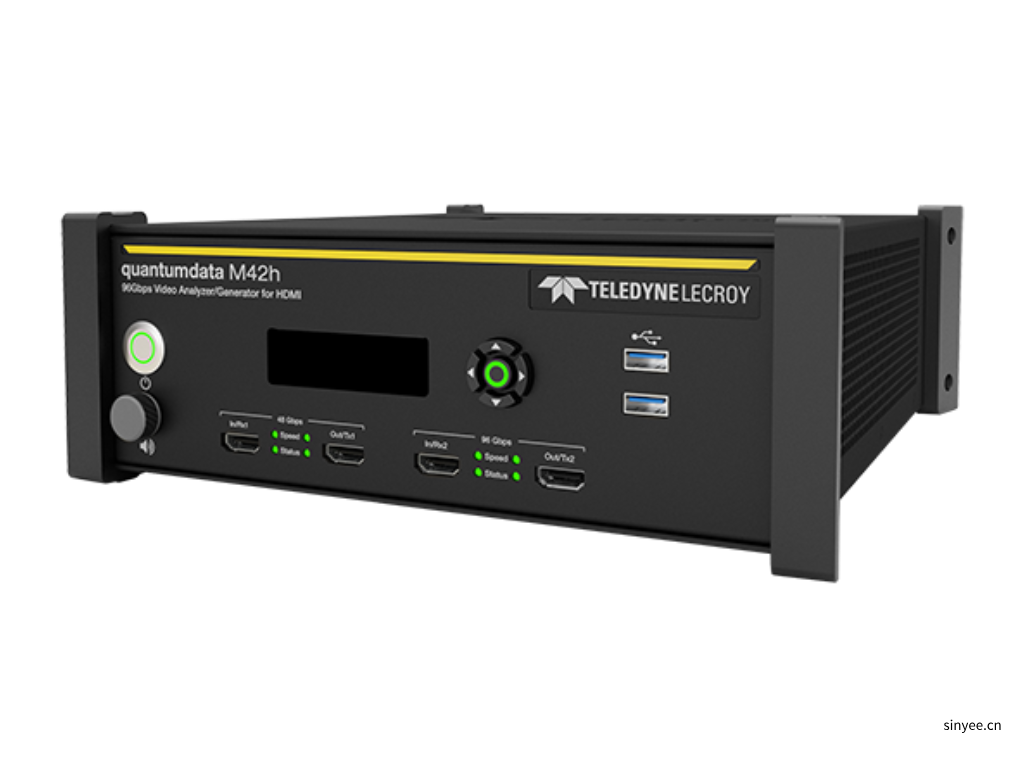

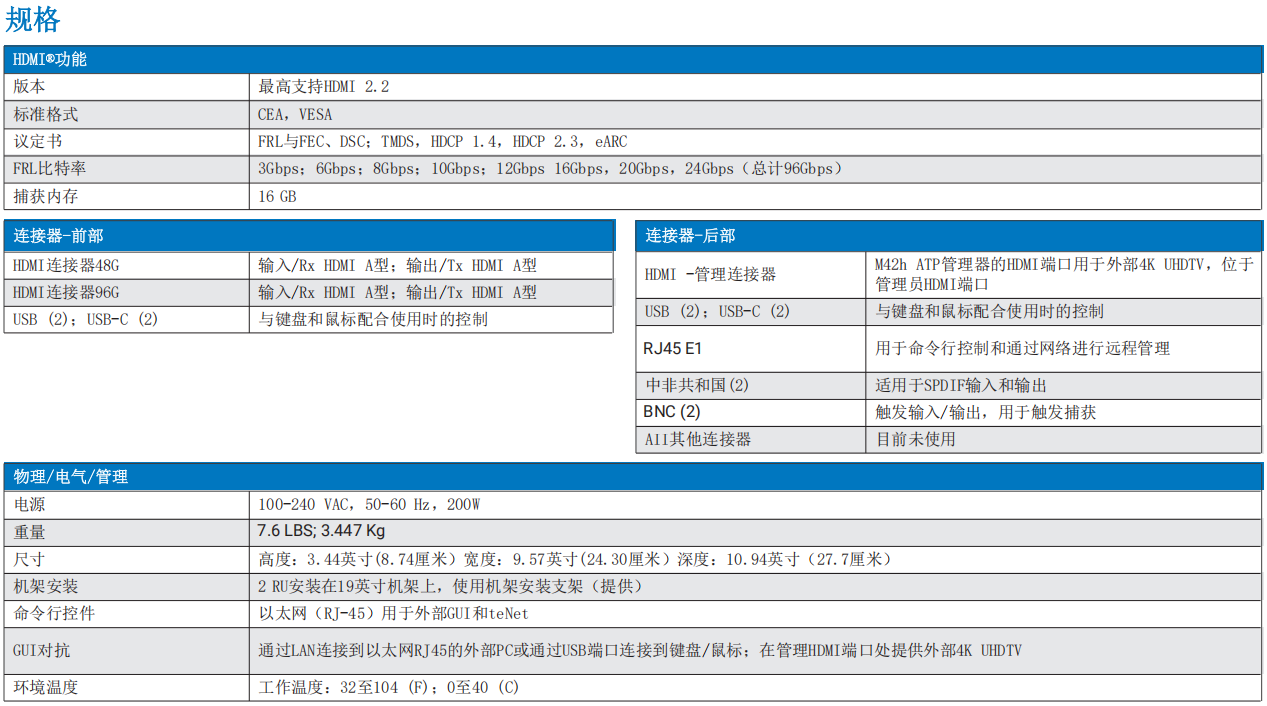

力科M42h HDMI視頻發生器/分析儀

Teledyne 力科 quantumdata M42h 96Gbps HDMI 測試視頻分析儀/發生器是一款緊湊型多功能測試儀器，可輕松從兼具視頻分析和視頻生成功能的入門級功能測試儀，或僅具備視頻分析儀或視頻發生器功能，擴展為經過全面認證的源端和接收端一致性測試儀。M42h 配備 HDMI Tx 和 Rx 端口，支持高達 96Gbps（24Gbps/通道）的 HDMI 固定速率鏈路和 FEC 捕獲分析和解碼。

M42h 儀器的 HDMI Rx 分析儀端口可為高達 96Gbps（24Gbps/通道）的前向糾錯 (FEC) HDMI 固定速率鏈路 (FRL) 提供深入分析能力。分析儀端口可查看固定速率鏈路的分組——FRL 數據包、字符塊和超級塊。該儀器還支持在 3 通道和 4 通道配置下分析 FRL 模式下接收器的 FRL 鏈路訓練功能，以測試源的 FRL 鏈路訓練功能。此外，還支持顯示流壓縮 (DSC) 分析。

深入分析 FRL 源流或 TMDS 流可讓您在產品生命周期的早期識別和解決互操作性問題。M42h 描述了傳入的 FRL 數據包結構和相關控制元素。捕獲 FRL 流后，您還可以查看和分析底層 TMDS（三字節）內
容。

M42h 還配備了 HDMI Tx 端口，用于生成 TMDS 和 FRL 流的視頻，以支持支持 FRL 的顯示器測試，包括生成顯示流壓縮 (DSC)。運行 DSC 接收器合規性測試所需的測試模式和格式已預先緩存，以便快速渲染。

M42h 儀器的視頻生成器功能使您能夠以高達 12Gb/s 的通道速率和 24Gb/s 的聚合鏈路速率渲染高達 96K 及更高的視頻分辨率的 FRL 流，從而對支持 FRL 的顯示設備進行測試。視頻生成器功能支持在 FRL 和 TMDS 模式下自由選擇特定視頻格式（包括 8K）、比色法、位深度、色度子采樣和測試模式。

除了豐富的分析和視頻生成功能外，M42h 還將支持固定速率鏈路 (FRL) 源和接收器視頻、音頻和協議合規性測試套件，用于認證 FRL 源和接收器設備。這些業界認可的綜合測試套件使您能夠在自己的實驗室中預先測試或自行測試支持 FRL 的源或接收器設備。

M42h 還支持增強型音頻回傳通道 (eARC) Tx/Rx 功能測試。該解決方案可通過 eARC 共模和差模數據通道模擬 eARC Tx 和 Rx 功能。該儀器支持發現和斷開連接、心跳、狀態和功能數據結構。您可以通過 eARC 音頻通道監控和傳輸音頻。該儀器還支持全套增強型音頻回傳通道合規性測試，用于對 eARC Tx 和 eARC Rx 設備進行自檢或預測試。

以下是 M42h 儀器的特性和優點的列表。

固定速率鏈路 (FRL) 視頻信號產生

提供深度分析測試功能，這些功能對于測試 HDMI 2.2 TMDS 或支持 FRL 的源設備的開發必不可少。M42h 描述了傳入的 TMDS 和 FRL 數據包結構以及相關元素。對于 FRL，這包括描述字符塊結構和超級塊結構。所有 FRL 數據包數據元素都分配有精確的時間戳。用戶可以查看嵌入式 TMDS（三字節數據）捕獲和圖像幀，以驗證其 FRL 分組。支持廣泛的搜索和過濾功能。

固定速率鏈路 (FRL) 視頻信號產生

支持 FRL 流的視頻生成，以高達 8K 的視頻分辨率、高達 24Gb/s 的通道速率和 96Gb/s 的總鏈路速率測試支持 FRL 的顯示器。該功能支持自由選擇格式分辨率、幀速率、位深度、比色法、高動態范圍、測試模式等。

顯示數據流壓縮 (DSC)

支持 FRL 和 DSC 流的視頻生成和視頻分析，以高達 12K 視頻分辨率、高達 24Gb/s 的通道速率和 96Gb/s 的總鏈路速率測試支持 FRL、DSC 的源和顯示器。運行 DSC 接收器合規性測試所需的測試模式和格式已預先緩存，以便快速渲染視頻生成器。這些預先緩存的 DSC 格式和圖像也可用于常規功能測試。

鏈接訓練

根據 HDMI 2.2 規范中定義的鏈路訓練狀態，通過 EDID 和 SCDC 寄存器事務支持作為源（視頻生成器）或接收器（協議分析儀）進行鏈路訓練。在輔助通道分析器 (ACA) 實用程序中監控鏈路訓練事務，以顯示 DDC 通道上的 SCDC 讀取和寫入。

前向糾錯

報告 SCDC Reed Solomon 校正計數器寄存器中的車道錯誤計數和 Reed Solomon 校正計數。

Gaming測試

支持在具有游戲功能的顯示器和控制臺上進行游戲 VRR、快速 VActive（快速幀傳輸）和快速媒體切換 (QMS) VRR 測試（包括合規性）。

增強型音頻回傳通道 (eARC) Tx 功能測試

通過 eARC 共模數據通道提供 eARC Tx 功能的仿真。支持發現和斷開、心跳、狀態和功能數據結構。通過允許用戶使用內部正弦波發生器注入音頻以通過 eARC 通道傳輸，支持差分模式的功能測試。

增強型音頻回傳通道 (eARC) Rx 功能測試

通過 eARC 通用模式數據通道提供 eARC Rx 功能的仿真。支持發現和斷開連接、心跳、狀態和功能數據結構。通過讓用戶監控傳入的音頻元數據并提取傳入的音頻以供外部設備監控，支持差分模式的功能測試。

數據可移植性

數據可移植性使您能夠與同事、其他公司地點的主題專家和其他專家共享捕獲數據和合規性測試結果以供分析。無需 M42h 儀器即可查看測試結果?？梢酝ㄟ^ M42h 高級測試平臺 GUI 查看數據，該 GUI 是免費的，可從 Teledyne LeCroy 獲得 quantumdata 網站。

固定速率鏈路 (FRL) 源和顯示流壓縮 (DSC) 一致性測試

在具有固定速率鏈路能力的源設備上運行合規性測試。測試內容包括：協議、鏈路訓練、8 位/C 像素編碼、深色像素編碼、8 位/分量視頻時序、深色視頻時序、3D 視頻時序、音頻編碼、3D 音頻編碼、多流音頻編碼、AVI/GCP InfoFrame、DSC。

固定速率鏈路 (FRL) 和顯示流壓縮接收器合規性測試

在具有固定速率鏈路和顯示流壓縮功能的接收設備上運行合規性測試。測試部分包括：字符錯誤檢測 (CED)、Reed Solomon 錯誤注入/檢測 8 位/組件像素解碼、深色像素解碼、8 位/組件定時、深色定時、多流音頻解碼、供應商特定信息幀、EDID、DSC。

Gaming一致性測試

支持游戲顯示器和游戲機上的游戲 VRR、快速 VActive（快速幀傳輸）和快速媒體切換 (QMS) VRR 合規性。

增強型音頻回傳通道 (eARC) Tx 一致性測試

支持 eARC Tx 設備的所有共模和差模 eARC 合規性測試。

增強型音頻回傳通道 (eARC) Rx 一致性測試

支持 eARC Rx 設備的所有共模和差模 eARC 合規性測試。

TMDS 源一致性測試

在 TMDS 源設備上運行合規性測試。測試部分包括：TMDS 協議、像素編碼、視頻時序、音頻、HDR、讀取請求、EDID/E-DDC、AVI/GCP InfoFrame 和游戲合規性測試。

TMDS 接收器一致性測試

在您的 TMDS 接收設備上運行合規性測試。測試部分涵蓋：TMDS 協議、像素編碼、EDID、視頻時序、音頻、HDR、讀取請求、EDID/E-DDC、HDMI/VSIF InfoFrame 和游戲合規性測試。

HDCP 2.3 合規性測試

在 HDMI 源、接收器和中繼器上運行 HDCP 2.3。
