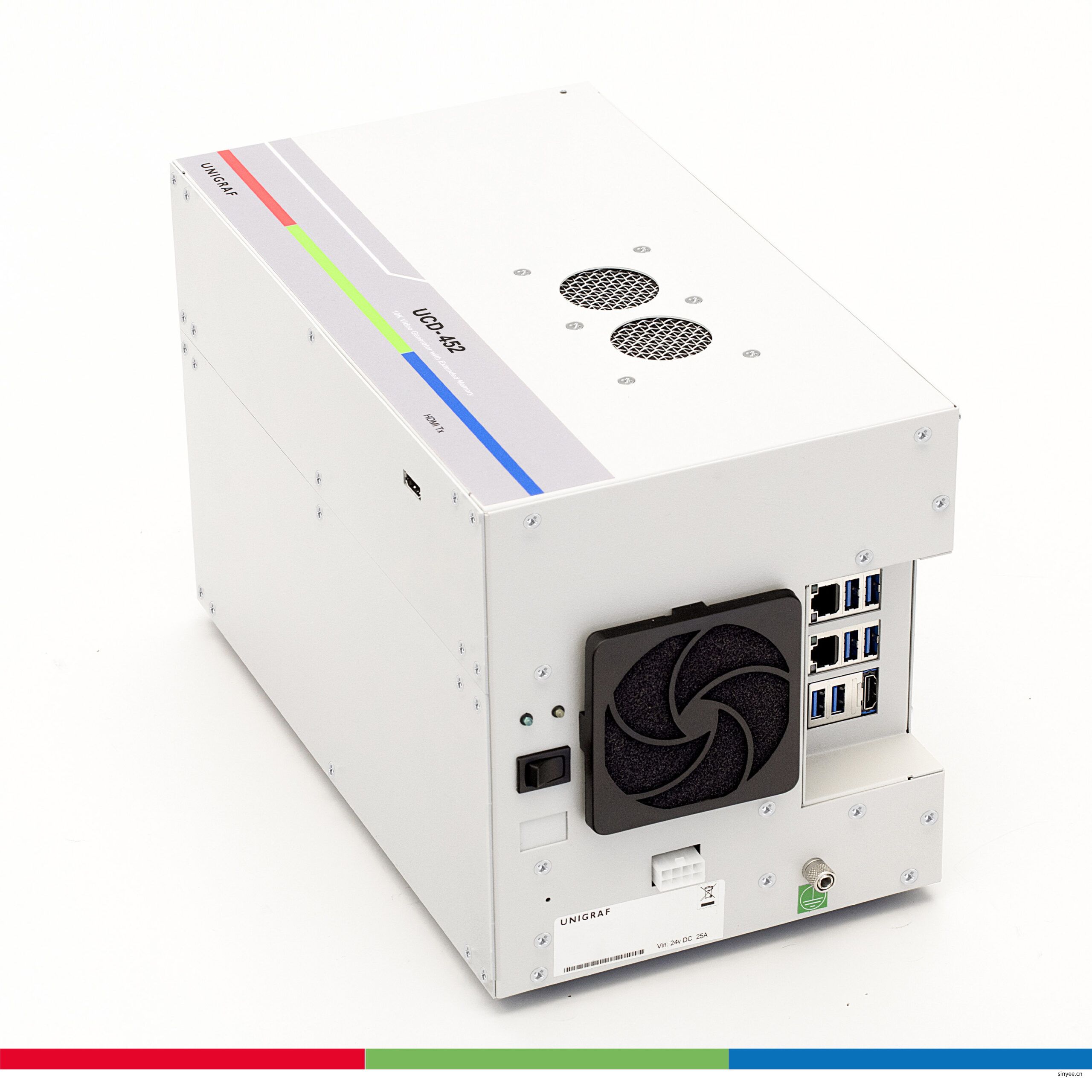

UCD-452 ? HDMI 2.1杜比視界測試工具– 10K信號發生器

描述

UCD-452 (P/N: 066615)是一款用于測試杜比視界Dolby Vision與HDMI 2.1接收器設備的視頻信號發生器，支持高達10K的信號模式。

?支持FRL（固定速率鏈接）/TMDS（最小傳輸差分信號）

?支持的分辨率有：4K@120Hz, 8K@60Hz, 10K@30Hz, 10K@60Hz (啟用DSC)

?支持FEC（前向糾錯）, DSC（顯示流壓縮） and eARC（增強型音頻回傳信道）

?支持 HDCP 1.4 及 HDCP 2.2/2.3

?增強游戲功能： VRR（可變刷新率） 及ALLM（自動低延遲模式）

HDR 測試

?內存擴展到32GB，支持播放8K Dolby Vision?內容

?支持任何視頻格式，音頻格式，幀速率，視頻時序以及infoframes

?輸出視頻格式?jīng)]有限制

?對視頻格式的輸出沒有限制。
請注意，對于色深 4K@144 的未壓縮視頻，只能使用 2GB 的視頻內存，這允許播放 40 幀的序列。

Dolby Vision? 和Dolby audio 8K信號發生器

Unigraf UCD-452測試工具是一款8K信號發生器，用于測試杜比視界 和杜比音頻。其內存擴展至32gB，支持8K 杜比視界（Dolby Vision?）內容。UCD-452是杜比公司指定的顯示器測試工具。它可安裝杜比公司的軟件包，可以驗證杜比視界內容是否符合相關標準，為您的產品獲得杜比視界證書保駕護航。

增強游戲功能

該測試可用于檢測接收器設備的增強游戲功能，包括驗證是否支持可變刷新率（VRR）和自動低延遲模式（ALLM）。UCD-452具有VRR和ALLM的現成場景，可測試頻率范圍從40 Hz 到120 Hz。基于這些增強游戲型測試功能，UCD-452對于顯示器制造商是一款非常重要的驗證工具。

HDMI.org: VRR

HDMI.org: ALLM

UCD Console軟件和內嵌電腦

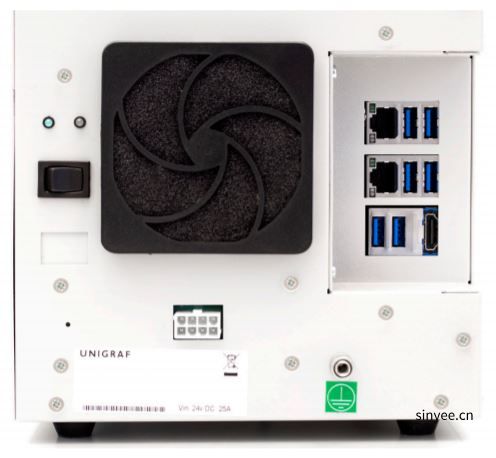

UCD-452設備里含有內嵌Windows系統電腦，包括內存大小為32GB以及500GB固態硬盤（SSD）存儲。杜比視界內容可以存儲在固態硬盤中。用戶可以自行選擇連接到UCD-452測試設備上的顯示器、鍵盤和鼠標來操作內嵌電腦中的UCD Console軟件，進行測試。

用戶通過UCD Console監控所有 HDMI 2.1接口的重要功能，操作非常方便。內置信號模式發生器支持測試接收器設備中高達10K@30Hz未經壓縮視頻。該軟件GUI可以控制并顯示FRL狀態，F(xiàn)RL配置以及四巷道的鏈路狀態。測試工具的播放功能已經集成到UCD Console中，以此來播放杜比視界場景。UCD播放功能能夠結合信息幀，視頻幀和音頻數據包，這些都以單獨的文件存在，可以靈活的對所需場景進行自定義設置。



顯示流壓縮(DSC)

DSC功能是UCD-452的軟件附加功能。DSC解碼器能夠?qū)D像位圖轉變?yōu)镈SC解碼自定義的模式，通過UCD console上的內置信號模式翻上去進行傳送。

產品亮點

?支持測試HDMI 2.1(FRL/TMDS)
?支持8K 杜比視界Dolby Vision? 內容測試
?內存擴展至32GB
?內嵌Windows系統電腦
?支持可變刷新率(VRR)
?支持自動低延遲模式 (ALLM)
?支持前向糾錯(FEC)
?支持HDCP 1.4 & HDCP 2.2/2.3
?支持DSC
?支持eARC
