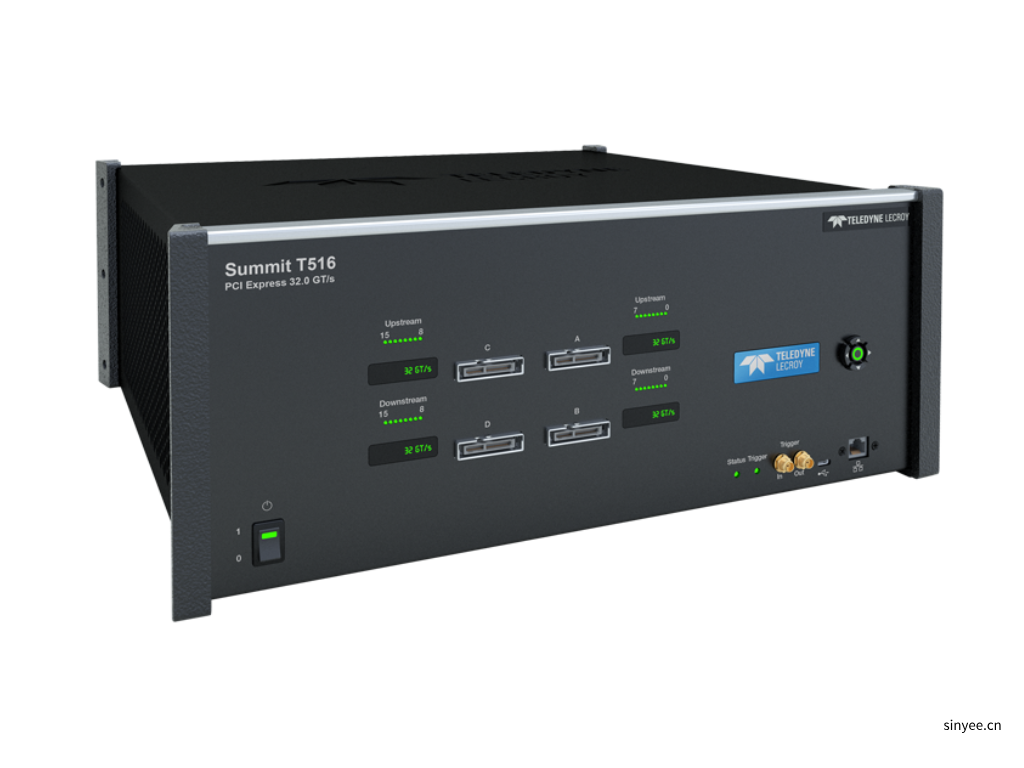

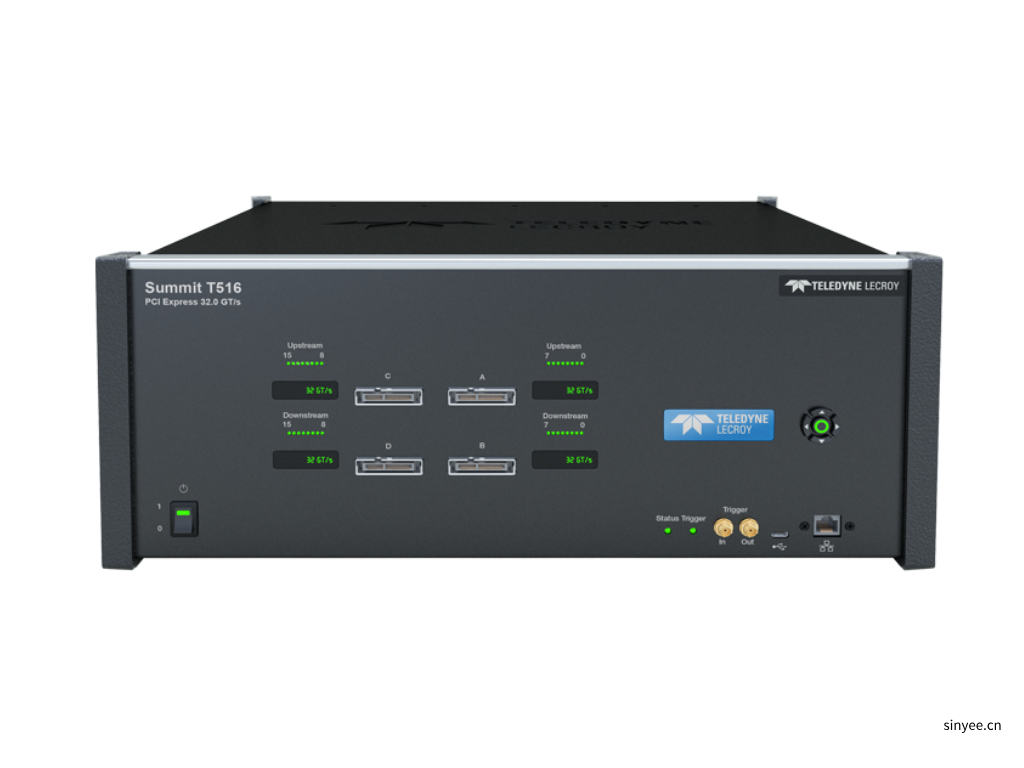

Summit T516 PCIe 5.0協議分析儀

PCIe 5.0技術通過提高數據比特率（4.0 GT/s變?yōu)?6 GT/s）的組合實現了PCIe 32標準的兩倍有效數據吞吐率，PCIe 5.0使用了與PCIe 4.0類似的編碼，這些編碼已被證明對數據傳輸是可靠的。

憑借支持 PCI Express Spec 5.0，2.5、5、8、16 、 32GT/s 的數據速率、從 x1 到 x16 的通道寬度以及完整的 256 GB 跟蹤內存等高級功能，Summit T516 協議分析儀提供無與倫比的為高級 PCI Express 產品的開發人員和用戶提供功能和靈活性。 Summit T516 是目前市場上最先進、最精密的 PCI Express 分析儀。

與其他 Teledyne LeCroy PCI Express 分析儀一樣， Summit T516 利用直觀而強大的 CATC Trace 分析軟件系統，深入理解 PCI Express 協議層次結構和復雜性。色彩鮮艷、直觀且易于使用的圖形顯示使您能夠快速捕獲和驗證 PCI Express 產品設計。所有 Teledyne LeCroy PCI Express 協議分析儀均采用高阻抗、非侵入式探測技術，從而允許完全不改變的數據傳遞。應用程序顯示具有高度可配置性，可以根據大多數用戶的調試風格進行修改。它提供許多功能，包括層次顯示、協議流量摘要、詳細錯誤報告、時序計算器、總線利用率圖表以及創建用戶定義測試報告的能力，使開發人員能夠排除復雜問題并按時完成項目。 PCIe 存儲解碼（例如 NVMe、SATA Express（AHCI 和 ATA）、SCSI Express（PQI 和 SOP）、TCG（可信計算組）、精確時間管理 (PTM)）和虛擬化解碼（例如單根和多根 I/O 虛擬化（SRIOV 和 MRIOV））以及地址轉換服務 (ATS)）可用于將其功能擴展到許多不同的行業領域。

除了全套高級硬件和軟件功能外， Summit T516 提供用戶便利和分析功能，例如支持“通道調配”，允許電路板開發人員以非標準順序布置帶有通道的中間總線探針焊盤，從而簡化電路板的設計。 在內部 Summit T516 將車道映射回正確的順序并準確顯示嵌入的公交車流量。 其他軟件功能包括增強的錯誤檢查以自動識別其他錯誤類型、更緊湊的跟蹤文件允許更快地分析跟蹤數據，以及選擇簡化或高級模式來設置跟蹤記錄選項。

Summit T516 還支持以太網 LAN 端口作為標準功能。 通過 LAN 連接，工程師可以遠程操作系統（例如，在他們的桌面系統上安裝客戶端軟件，并控制在遠程實驗室中運行的分析儀）。 此外，多位協同工作的工程師可以分時使用一臺分析儀，從而減少每位工程師對額外分析儀的需求，并提高產品的成本效益。

通過利用在新興市場協議分析工具方面的多年經驗，Teledyne LeCroy 的 PCI Express 協議分析儀將復雜的功能與實用特性相結合，以加速 PCI Express IP 核、半導體、存儲、圖形、服務器、工作站、網橋和交換機的開發。

- Summit 產品系列包括各種內插器系統，旨在可靠地捕獲串行數據流量，同時最大限度地減少串行數據流中的擾動。 探針包括內插器，用于捕獲通過 PCI Express 卡連接器接口的數據流量，以及 MidBus 探針，用于捕獲 PCB 內的流量。
