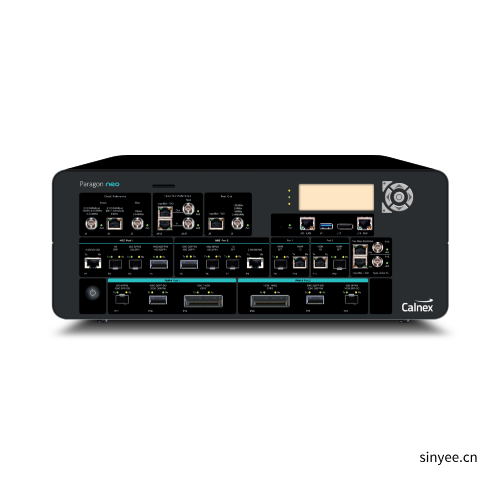

Paragon-neo 高精度400G時鐘同步測試儀

型號：Paragon-neo

Paragon-neo是專為5G超高精度同步挑戰設計的高性能測試平臺，支持高達100GbE（可選400GbE PAM4）接口速率，PTP時間誤差測量精度優于1納秒（NRZ光口），SyncE相位精度達250皮秒。

◆ 行業領先的時間誤差解決方案, 具有亞納秒精度 —— 驗證5G網絡設備必備。
◆ 滿足所有5G增強型定時要求，速率可達400GbE。
◆ 根據ITU-T G.826x系列和G.827x系列標準，驗證SyncE抖動，漂移，ESMC和PTP。
◆ 持續實時更新測試狀態和結果。

在線咨詢

服務熱線 0755-83248861

產品描述

由于全世界都在備戰5G，所需的同步精度和數據傳輸速度呈指數級增長。為此，ITU-T正在持續增強G.827x系列標準，以滿足下一代網絡精度要求，即確保以太網系統能夠抵御各種傳輸延遲以及其他可能嚴重干擾精確時間傳輸?shù)挠绊憽?
這些ITU-T標準還構成了新的開放式無線電接入網絡(O-RAN)的同步要求基礎，是O-RAN合規性的內在要求。
Paragon-neo可提供高達400GbE(Paragon-neo A(PAM4))或100GbE(Paragon-neo)的PTP和SyncE測試。對于正在開發、驗證和制造符合增強型時間同步標準設備（如ITU-T G.8273.2 C/D類邊界時鐘、符合O-RAN的O-DU和O-RU設備），以及設計和部署 5G設備網絡和系統的網絡設備制造商(NEM)，Paragon-neo旨在滿足他們針對同步性能的嚴格測試要求。更重要的是，由于提高網絡效率和降低數據傳輸成本只有在高度精確的時間同步下才能實現, Paragon-neo具有高性能硬件平臺和軟件測試方法，使整個測試系統具有亞納秒級精度。

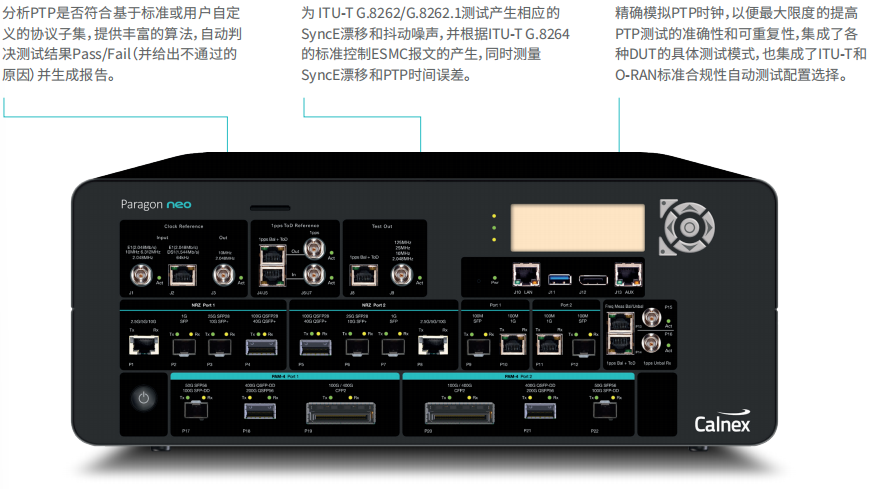

屏幕截圖 2026-04-15 144302.png

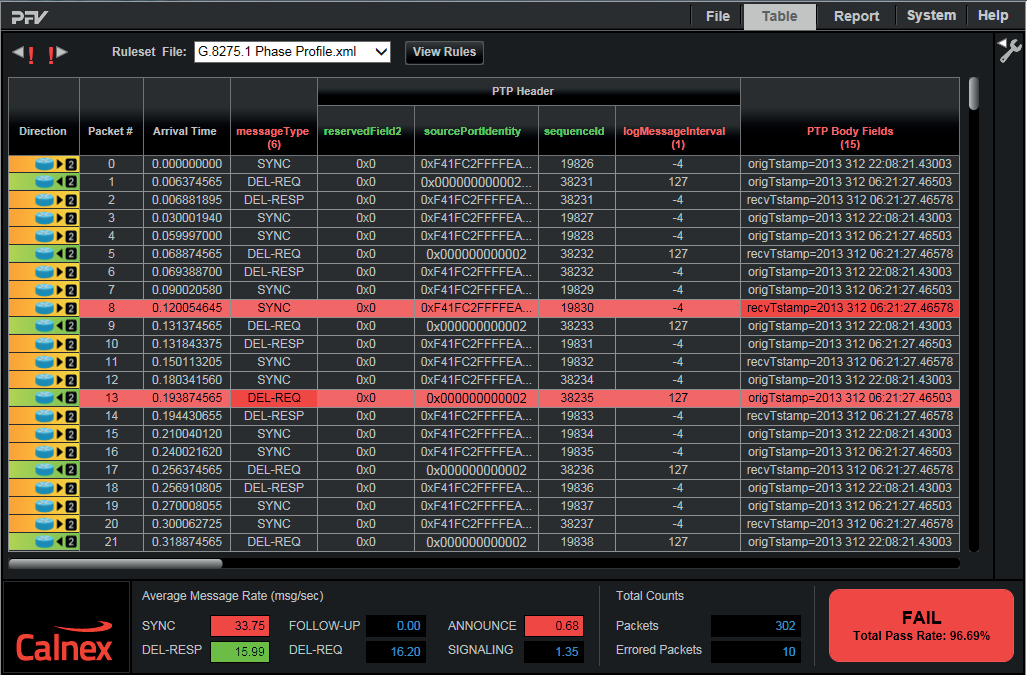

PTP字段驗證器 (PFV)
■ 分析PTP報文是否符合標準或用戶定義的協議子集。
■  自動判決及顯示Pass/Fail PTP報文 — 依照預定義的規則組檢查捕獲的PTP報文，并給出清晰的Pass/Fail結論。

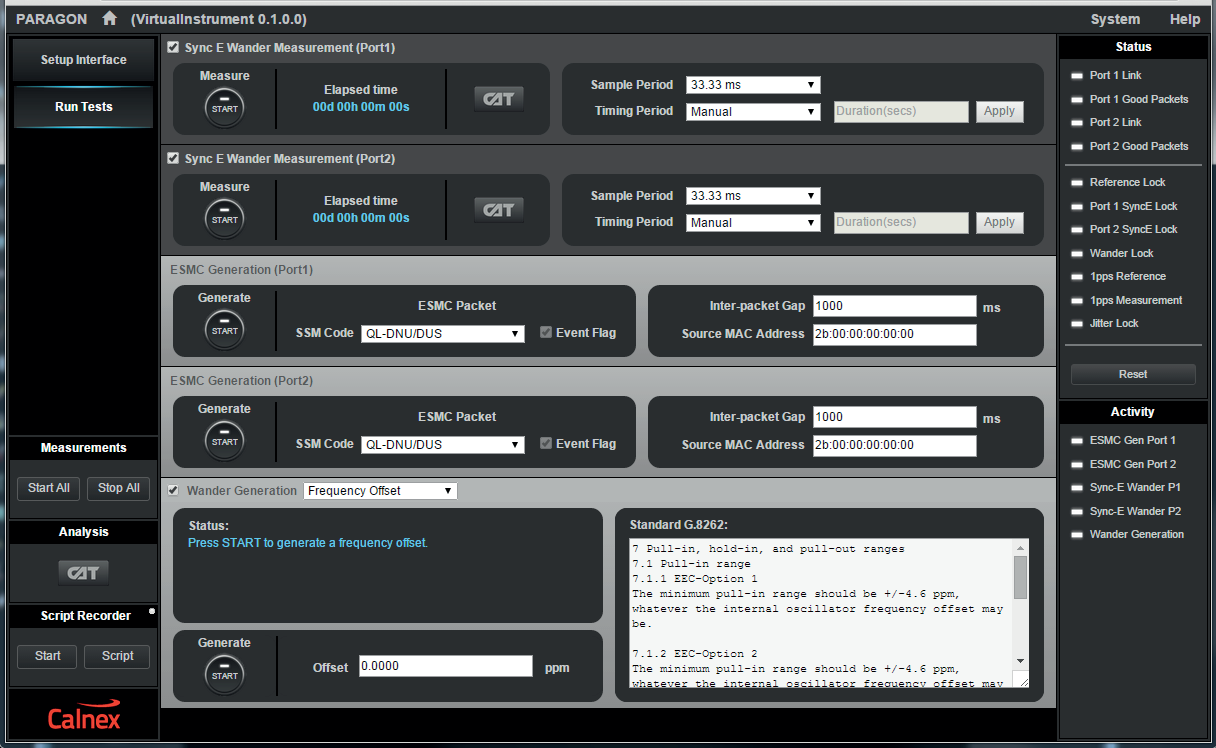

合規測試應用
■  可在幾秒內開始測試測試序列。 — 僅需點擊兩次鼠標，配置關鍵標準定義的測試序列。
■  自動產生PTP和ESMC報文、自動產生標準定義的時間誤差和SyncE噪聲，自動設置過濾器、度量算法及標準模板。

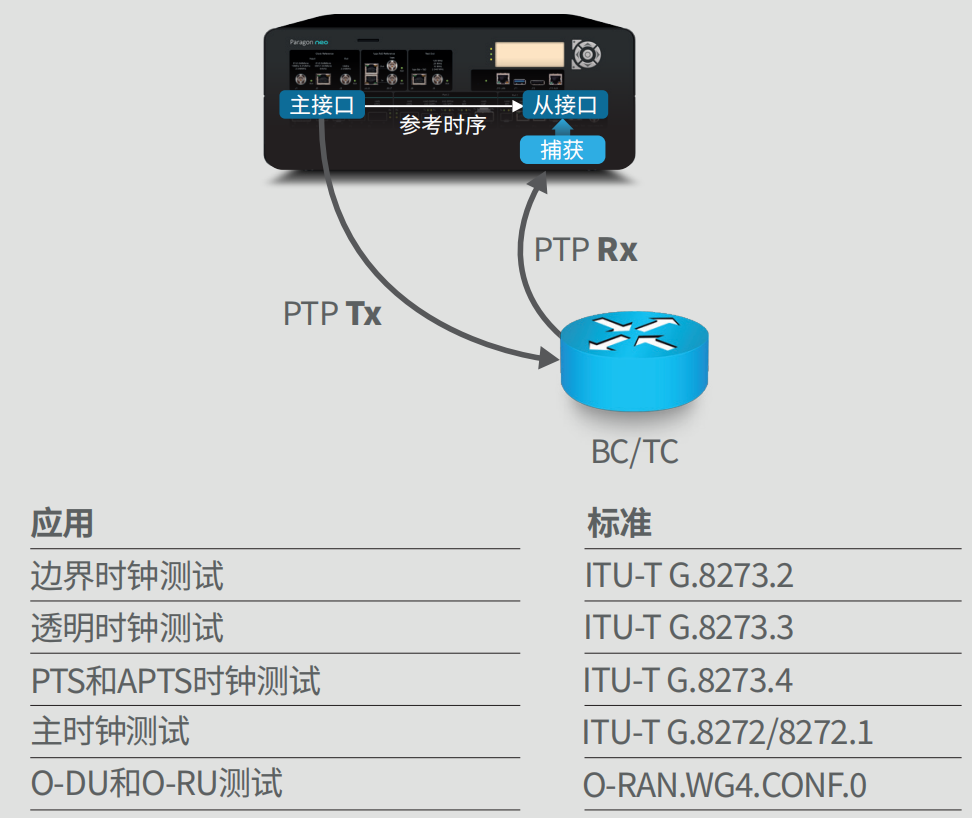

PTP 應用
Paragon-neo具有無以倫比的測試精度和測試可重復性。可同時測試設備的PTP時間誤差、1PPS+ToD性能、及SyncE和時鐘信號的漂移結果。

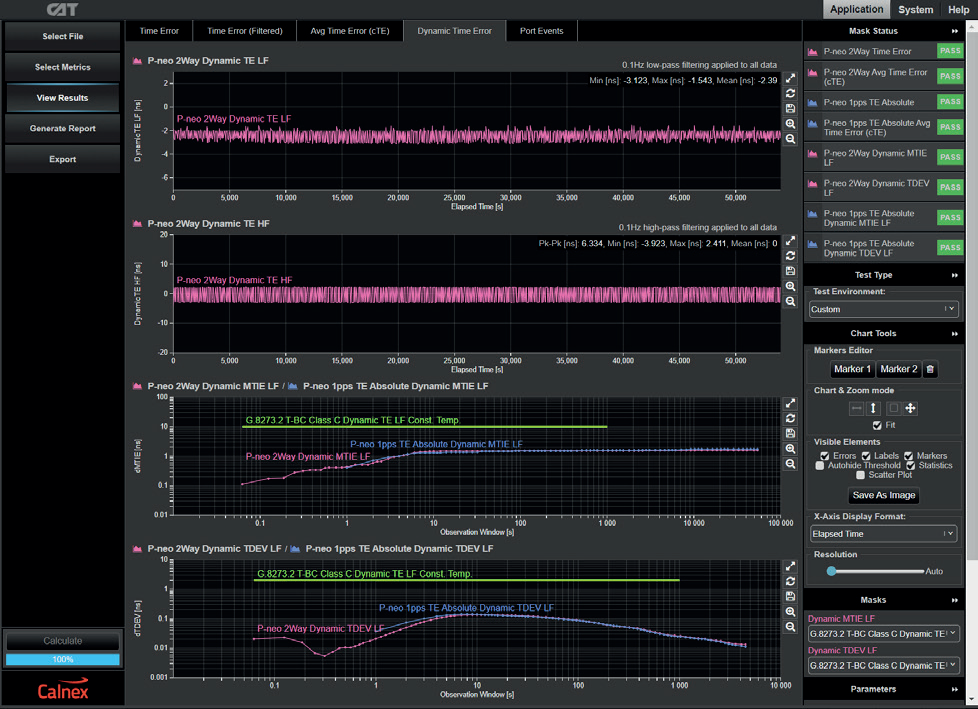

■  分析時間誤差（TE），比如Class C/D類電信邊界時鐘（T-BC）或Class B類PRTC/主時鐘。
■  添加標準定義的時間誤差損傷。
■  結合SyncE和ESMC進行復雜測試，如SyncE瞬態的相位噪聲響應測試。

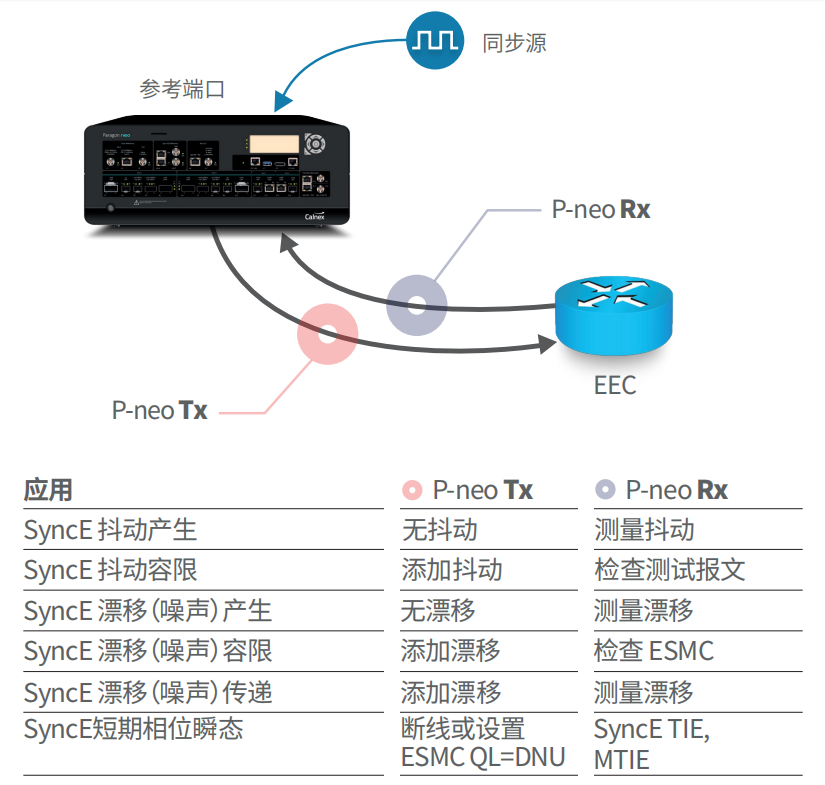

SyncE應用 — ITU-T G.8262.1/G.8262（抖動和漂移）
Paragon-neo支持ITU-T G.8262.1/G.8262定義的所有SyncE 測試項測試：包括頻率精度、牽引入、牽引出、漂移（噪聲）產生、漂移容限、漂移傳遞、相位瞬態及保持性能，以及抖動容限和抖動產生測試。

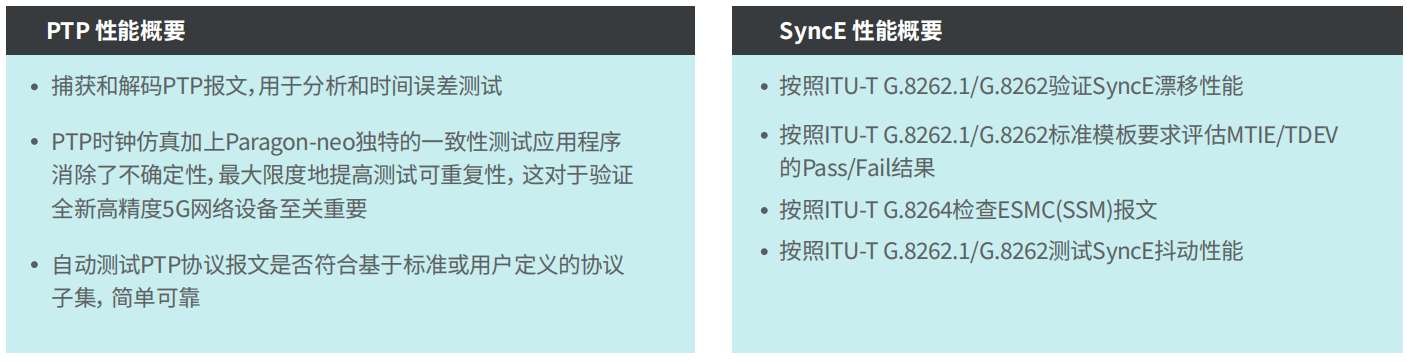

應用sy.png 屏幕截圖 2026-04-15 144534.png

產品規格參數

產品
光接口（選配）	100MbE:SFP 1GbE:SFP 10GbE:SFP+ 25GbE: SFP28 40GbE: QSFP+ 50GbE: QSFP28 100GbE: QSFP28
光接口（選配）	50GbE (PAM4): SFP56（僅Paragon-neo A） 100GbE (PAM4): QSFP28（僅Paragon-neo A） 200GbE (PAM4): QSFP56（僅Paragon-neo A） 400GbE (PAM4): QSFP-DD（僅Paragon-neo A）
電接口	1000/100 BASE-T: RJ45
外部參考時鐘	鎖定內部定時基準到外部基準外部參考輸入： 64 kHz, 2.048 MHz, 10 MHz, T1 BITS時鐘(1.544 Mb/s), E1 MTS (2.048 Mb/s)
內部參考時間	頻率穩定度 — 優于±1 x 10^-9短期相位穩定度 — 優于500 ps
時鐘參考輸出口	2 x 10 MHz/2.048 MHz 參考輸出（BNC）。
相位測量	1PPS – BNC （非平衡） 1PPS – RJ（平衡）
頻率測量	BNC（非平衡） RJ48（平衡）
1 PPS + ToD參考輸入	1PPS非平衡輸入（BNC），1PPS 平衡輸入+ ToD （RJ48C）。 ToD格式： CCSA，ITU-T，NMEA。
1 PPS + ToD參考輸出	1PPS非平衡輸入（BNC），1PPS 平衡輸出+ ToD （RJ48C）。 ToD格式： CCSA，ITU-T，NMEA。
PTP
標準	IEEE 1588-2008 G.8273.2包括Class C和Class D類設備。 G.8272包括Class B類設備。所有相關G.826x/827x標準。
PTP時間誤差測量精度	NRZ光接口優于1納秒。* PAM4光接口和電口優于5納秒。
主（timeTransmitter）/ 從 (timeReceiver)仿真	全參數控制仿真PTP主設備（timeTransmitter）。仿真PTP從設備（timeReceiver）。增加時間誤差噪聲模板，例如 G.8273.2，G.8271.1，G.8271.2，G.8261，及用戶定義。
時間誤差指標	內置CAT軟件，集成ITU-T定義的Pass/Fail模板，根據相應模板給出清晰的Pass/Fail指示。時間誤差（雙向和單向）– 報文選擇和過濾，及按照 ITU-T規范計算的cTE、dTE等結果。
PTP報文分析	使用PFV解碼和顯示解碼后PTP字段。（還可選擇完整PFV許可：通過基于標準或用戶定義的規則顯示Pass/Fail；并提供報告生成功能。）
SyncE
抖動/漂移測量	ITU-T G.8262.1，G.8262和O.174。抖動/漂移產生、漂移傳遞、抖動/漂移容限、相位瞬態。內置頻率偏移產生、正弦噪聲產生、MTIE和TDEV漂移噪聲產生。
漂移分析	內置CAT軟件包含行業標準的ITU-T Pass/Fail模板，可清晰顯示Pass/Fail結果。 ITU-T模板：G.8261，G.8262，G.8262.1，G.8261.1 漂移測量： TIE，MTIE，TDEV，clock FFO。
ESMC（SSM）特點	按照ITU-T G.8264解碼ESMC報文，并以圖形（雙向）顯示質量等級（QL）變化。按照ITU-T G.8264生成ESMC（SSM）報文。并支持增強的SSM。
相位漂移測量解決	250ps
概述
PC/Mac或平板電腦控制接口	帶有內置控制器的基于Web的圖形用戶界面支持PC或安卓平板（帶瀏覽器，屏幕分辨率1024 x 768像素）。RJ 45 LAN與儀器連接。
工作流	圖形化測試驅動的工作流具有實時狀態和結果。激勵/響應測試配置工具。還提供有詳細的配置選項。
遠程控制	支持TCL和Python編寫自動化腳本支持TCL和Python的自動腳本記錄器。支持Calnex Test Sequencer（CTS）兼容，可用于創建/使用特定或用戶定義的測試用例。
