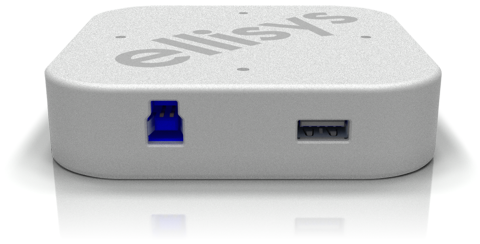

革命性的 Ellisys USB Explorer 350 （EX350） 是一款超緊湊的 復雜而全面的 USB 3.1 協議測試和分析系統 （第 1 代和第 2 代）、USB 2.0 和 USB Power Delivery 3.0。適配器和電纜提供對 USB Type-C（包括 CC 和 Vconn）的完全支持。

USB Explorer 350 具有許多創新和獨特的功能，滿足 通過提供無與倫比的覆蓋范圍來滿足當今技術開發人員的需求 用于新興的協議分析、流量生成和合規性測試 USB 技術。

硬件經過經濟優化，可執行分析、主動仿真 的端口流量，以及自動化的合規性測試。

要點

• 廣泛的規格支持：USB 2.0（1.5、12、480 Mbps）、 USB 3.1（5、10 Gbps）、USB Power Delivery 3.0 和 USB Type-C 1.3


• 多功能：同一單元可以作為協議分析儀運行， Host / Device / Sink / Source 仿真器，以及一致性測試器，使 根據項目發展靈活分配單位


• 緊湊的：該裝置甚至可以最佳地放置在 最繁忙的環境，這在利潤率較低的情況下尤為關鍵 10 Gbps 時的 USB 3.1


• 完美的精度：高精度時鐘元件耦合 為 Ellisys 全新的協議分析引擎提供了行業的 無與倫比的準確性


• 無與倫比的軟件：Ellisys 功能強大且易于使用的多協議 分析軟件提供業內最完整的功能集，包括 基本功能，例如用于精確時序分析的 Instant Timing，以及 用于性能表征的 Instant Throughput


• 集成邏輯分析：同時進行邏輯信號分析 TO 流量捕獲為開發工程師打開了新的調試維度 通過可視化其 FPGA 或 ASIC 的輸出





典型設置

分析設置

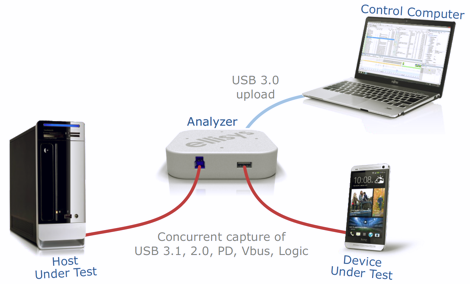

USB Explorer 350 以邏輯無源模式連接以記錄流量 以及在主機和設備之間傳遞的總線事件。分析器提供 same-link 并發支持 USB 3.1、USB 2.0 和 USB PD，以及并發 Vbus 跟蹤和邏輯分析，所有這些都完美同步并呈現在 Ellisys 分析軟件。

主機仿真設置

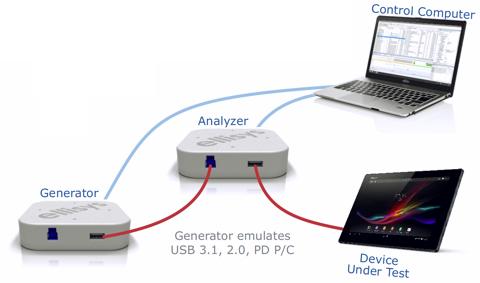

USB Explorer 350 充當發生器，而第二個單元充當無源 協議分析器。生成器模擬具有 PD 雙重角色 Provider/Consumer 的 USB 主機 支持，同時允許用戶完全控制行為，包括任意 數據包和錯誤注入。分析器記錄所有流量并提供實時 交通信息。

USB Type-C 配置

適配器板和電纜增加了對 USB Type-C 的完全支持。在分析儀模式下，Ellisys EX350 支持捕獲 CC 流量和跟蹤以及 CC 和 Vconn 電壓，以簡化附件和分離的調試。

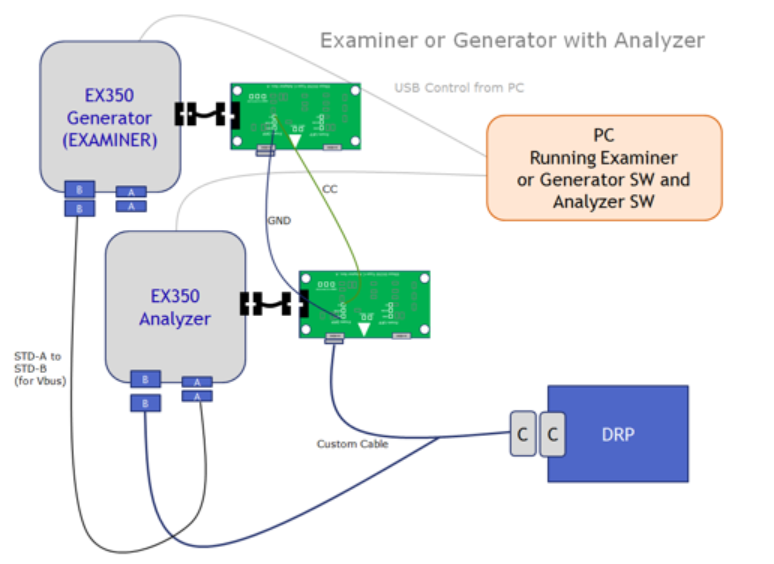

在生成器模式下，EX350 支持模擬所有電源角色（Sink、Source、Dual Mode）以及所有數據角色（DFP、UFP、DRP）。此外，EX350 可以模擬 e-marker 電纜，即使沒有額外的 UFP 或 DFP，也可以測試 e-marker 電纜。

協議分析

使用下一代硬件以非侵入方式完成協議分析 捕獲技術，包括使用自適應均衡和精度 阻抗匹配。消除了 signal retiming 的危險。

強大的 EX350 可同時捕獲 USB 2.0 流量、USB 3.1 流量 （Gen1 和 Gen2）、USB Power Delivery 3.0 流量以及 Vbus 特性和邏輯信號。集成的邏輯分析提供 開發人員擁有新的維度，使他們能夠有效地可視化外部 數字信號，例如除 USB 外的 FPGA / ASIC 輸出 交通。

捕獲的流量由第六代 Ellisys 應用程序?qū)崟r呈現 軟件，直觀地詳細說明并發流量、協議序列、性能 標準、錯誤條件、電氣特性、時序詳細信息、USB 標準/類解碼等。

流量生成

模擬 USB 主機、設備和集線器流量以及 USB 供電 接收器和源流量是使用專用應用程序完成的，這些應用程序可簡化 這些復雜的任務。復雜的軟件堆棧推動了仿真 使用專為這些任務設計的超高速處理器。

按順序為錯誤注入場景提供了廣泛的功能 測試軟件和硬件的極端情況和邊距。性能表征 由專門硬件提供，該硬件經過優化，可對接收器緩沖器施加壓力 Management、Credit Logic 和 Application Software。

合規性測試 [選項]

Ellisys 密切參與 USB-IF 合規性小組，并致力于 為 USB 3.1 和 USB 電源提供同類最佳的一致性測試解決方案 交付 3.0。

這款單獨出售的合規性軟件嵌入了數十個 涵蓋物理層、鏈路層和協議各個方面的測試用例 層。這 合規性研討會使用相同的設置，使其成為 預一致性測試。

測試結果為通過/失敗，帶有描述性詳細信息的注釋，并進行了總結 在測試完成后，以方便的 HTML 格式摘要報告。協議 可以選擇使用 Protocol 自動捕獲每個測試的跟蹤 分析器，用于對測試結果進行快速深入的分析。

Examiner 是 IC、IP 或設備制造商準備的重要工具 用于認證。Examiner 不僅在開發結束時有用 循環，但從頭到尾確保非回歸 新的改進。
