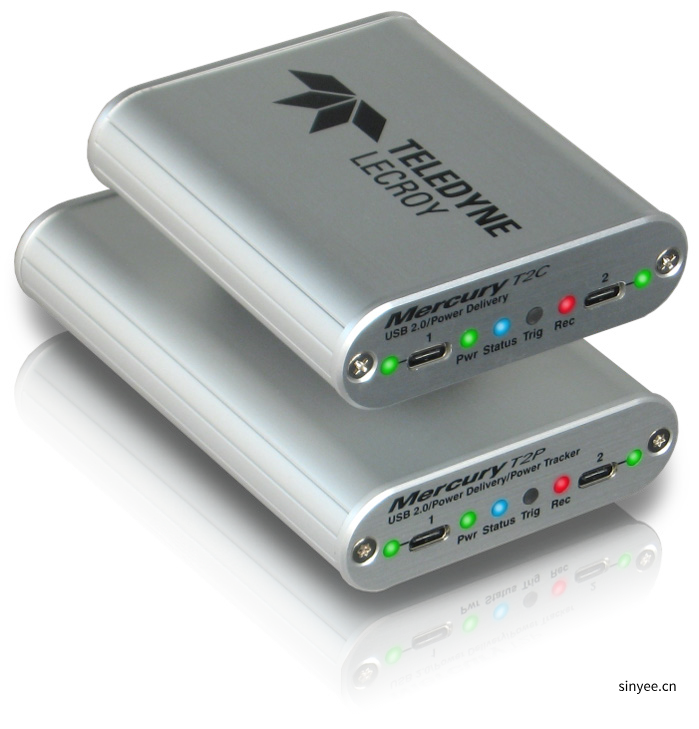

Mercury T2C/T2P袖珍型USB協議分析儀

USB PD 2.0和 3.00

除了USB 2數據包外，Mercury T2C&T2.0P還可以通過Type-C配置通道（CC）捕獲和解碼USB Power Delivery 3.0/2.0數據包。用戶可以查看CC數據包，包括電纜檢測、電源協商、UFP和DFP角色交換、進入/退出備用模式和其他Type-C Power Delivery行為。所有Mercury型號都包括適配器電纜，可以輕松連接到傳統的USB主機和設備。利用Teledyne LeCroy在USB方面的專業知識，Mercury解決方案將業界領先的測試工具納入了每一位工程師的預算范圍。

USB 設備解碼

全面的 USB 設備類解碼包含在 Mercury T2C 和 T2P：
?音頻

• 音頻1.0

• 音頻2.0

• ?CDC（通信設備類）

• 直線控制模型

• 抽象控制模型

• 電話控制模型

• 多通道控制模型

• CAPI控制模型

• 以太網網絡控制模型 (EEM)

• 網絡控制模型 (NCM)

• ATM網絡控制模型

• 無線手機控制模型

• 設備管理模型

• 移動直線模型

• 移動寬帶接口模塊 (MBIM)

• OBEX模型

• CDC數據

• WMC

• ?內容安全

• ?HID（人機界面設備）

• 監視器（HID 擴展）

• 物理接口

• 電源（HID 擴展）

• HUT（隱藏）

• 銷售點設備（HID 擴展）

• ?集線器類 USB 2.0

• ?集線器類 USB 3.0

• ?人機交互命令

• ?通用打印機類

• ?互聯網協議

• IP_ET0800

• IPv6

• ?等時

• ?皮克橋

• ?海量存儲

• SCSI/散裝

• UFI/CBI

• ATAPI接口

• RBC

• USB 連接 SCSI (UAS)

• ?智能卡

• CCID

• ICCD

• ?靜態影像課

• PTP

• MTP 類解碼擴展

• ?視頻課

• USB 視頻 1.5 (UVC)

• USB 視頻 1.1

• SC_視頻控制

• SC_視頻流

• SC_VIDEO_INTERFACE_COLLECTION

• ?虛擬UART

• ?無線控制器

• BT HCI & HCI SCO

• UWB

• ?雜類

• 主機線適配器

• 基于電纜的關聯框架 (CBAF)

• 設備線適配器

• 接口關聯描述符

• 紅外線橋

• 個人醫療保?。≒HDC）

• ?遠程 NDIS

• ?打印機

• ?測試與量測

• 00 - USB 測試和測量設備

• 01 - 符合 USBTMC 的 USB 測試和測量設備 USB488

• ?USB3 視覺

• USB 視覺事件

• USB 視覺流

這允許用戶在跟蹤中查看上層映射協議事件，從而消除手動解碼設備特定命令的繁瑣過程。 從海量存儲到通信設備類 (CDC)， Mercury T2C 和 T2P 提供最完整的 USB 設備事務解碼。

經濟實惠且便攜

Mercury 解決方案在提供全面的 USB 2.0測試和分析功能的經濟性方面處于行業領先地位。  Mercury 幾乎可以在任何地方使用，從實驗室環境擴展到 USB 開發人員的個人工作站。 設計團隊（硬件、軟件和固件）中的每位工程師都會欣賞擁有適合其個人需求的個人分析儀的好處。

查看和了解 USB 協議

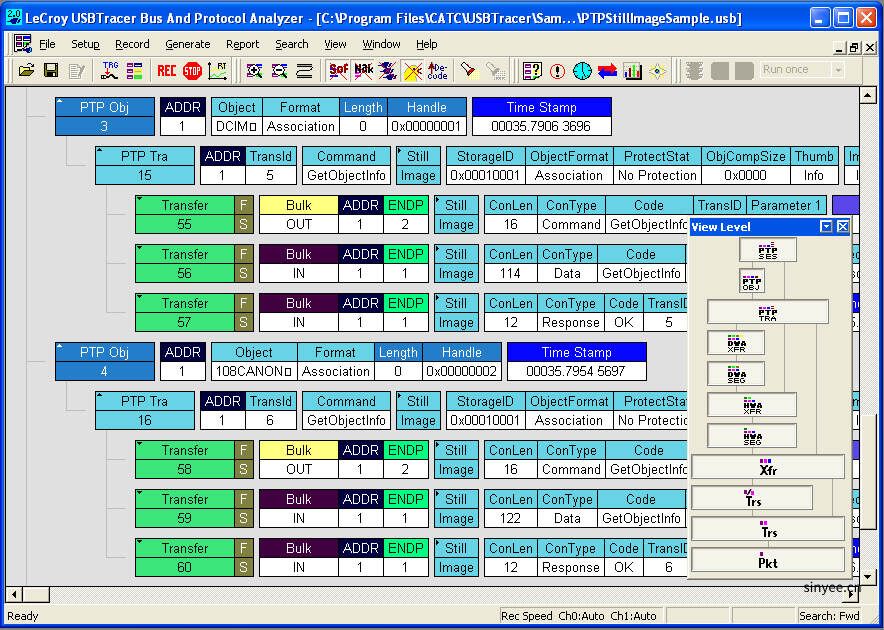

Mercury T2C&T2P采用業界領先的CATC Trace專業分析軟件，提供了一個易于使用的顯示器，可對邏輯協議事件進行圖形解碼。Mercury的所有模型都包括對更高層協議的相同全面解碼，可以擴展以顯示底層事務和數據包。

主要功能

• ?支持 USB PD 2.0和 3.0 – 捕獲和解碼所有配置通道 (CC) 事件

• ?CATC Trace分析軟件 - 更快地解釋和調試 USB 流量

• ?攜帶方便 -通過總線供電的分析儀可與任何基于 Windows 的 PC 配合使用

• ?自動檢測 USB 2.0 速度 - 自動檢測低速、全速和高速連接

• ?功率跟蹤器?  - 與 PD 協議消息同步的 VBUS 和 CC 電壓的圖形視圖

• ?高達 512 MB 的記錄容量 – 通過實時過濾和數據截?cái)噙M(jìn)一步擴展捕獲窗口

• ?Spool-to-Disk模式 - 使用 spool-to-disk 捕獲數小時甚至數天的記錄

• ?非侵入式高阻抗探頭 -為被測設備保留真實的信號和時序條件

• ?高級觸發 - 隔離重要流量、特定錯誤或數據模式

• ?廣泛的解碼 - 海量存儲、藍牙 HCI、集線器、PTP/靜止圖像、打印機、人機接口設備 (HID)、音頻和通信設備類 (CDC)

• ?硬件過濾 - 自動從跟蹤中排除非必要和冗余數據包

• ?智能報告 - 快速識別和跟蹤錯誤率、異?？偩€或時序條件

• ?精密的查看 – 提供 USB 2.0 和 PD 協議的完整數據包、事務和傳輸層視圖

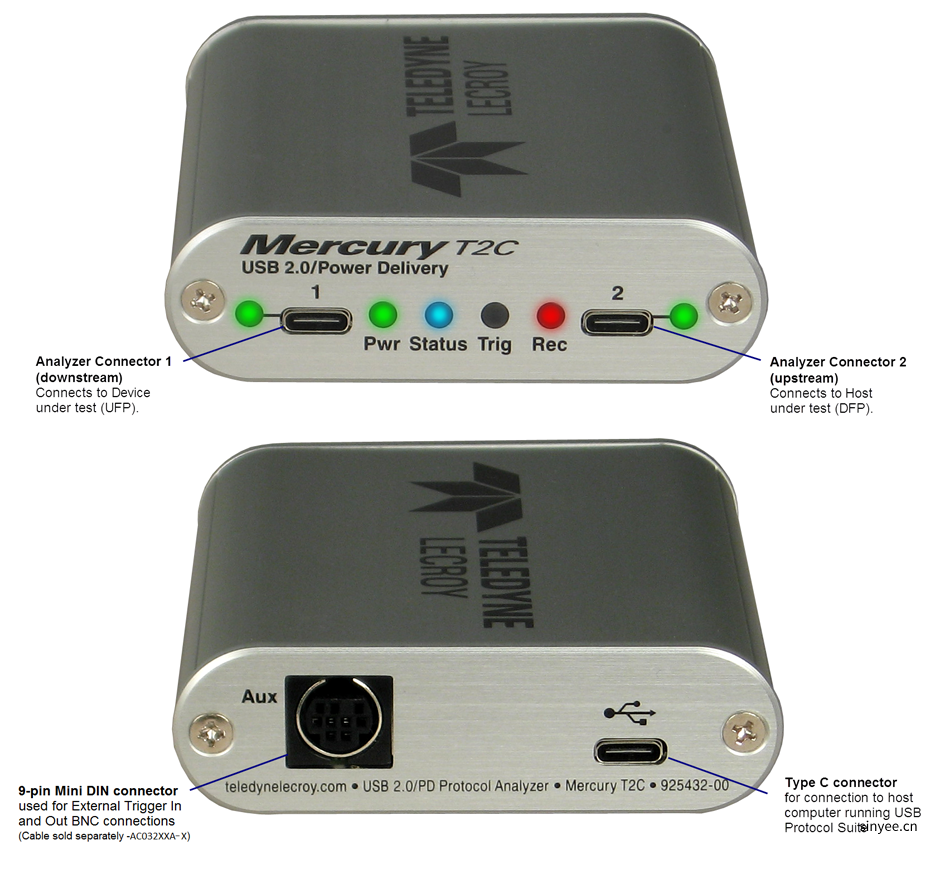

非侵入式分析硬件

Mercury在設計上完全被動，保留了真實的信號，并為總線上的通信提供了100%的正確表現。Mercury具有高阻抗、非侵入式探頭，嚴格充當“嗅探器”，不會重新計時信號，也不會顯著降低主機和設備之間的振幅。Mercury T2C提供256MB；而Mercury T2P的記錄容量翻了一番，達到512MB。這兩個系統都可以通過過濾、數據截?cái)嗪图倜摍C(jī)到磁盤捕獲來擴展容量，從而延長記錄時間。與USB Type-C標準完全兼容，所有Mercury型號都將“通過”SuperSpeed或Alternate模式信號，而不會影響其操作。

實時觸發

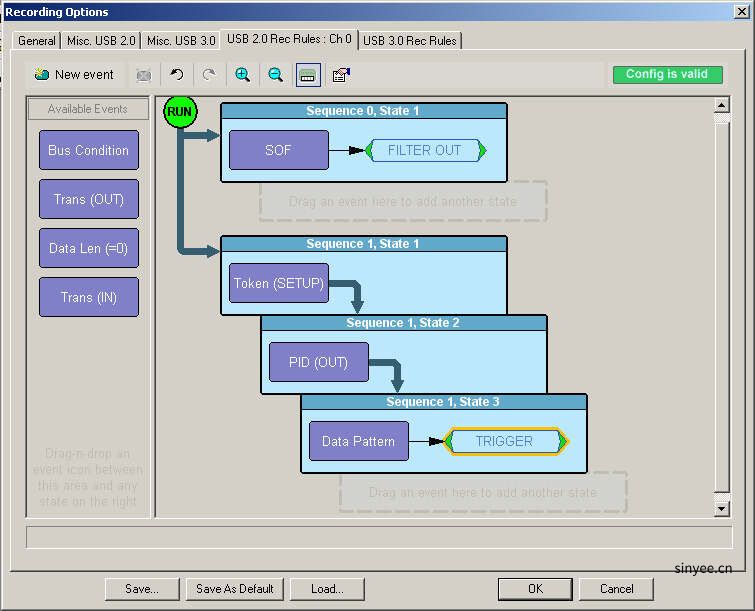

通過實時觸發隔離特定協議事件對于捕獲間歇性問題至關重要。Mercury T2C和T2P都為PID類型、數據模式、標準請求、錯誤和總線事件提供了精密的觸發和拖放選擇。Mercury提供了14個協議錯誤觸發器，可自動檢測幾個額外的捕獲后錯誤。在特定總線條件發生時觸發和精確定位的能力可以節省測試和調試期間的時間。

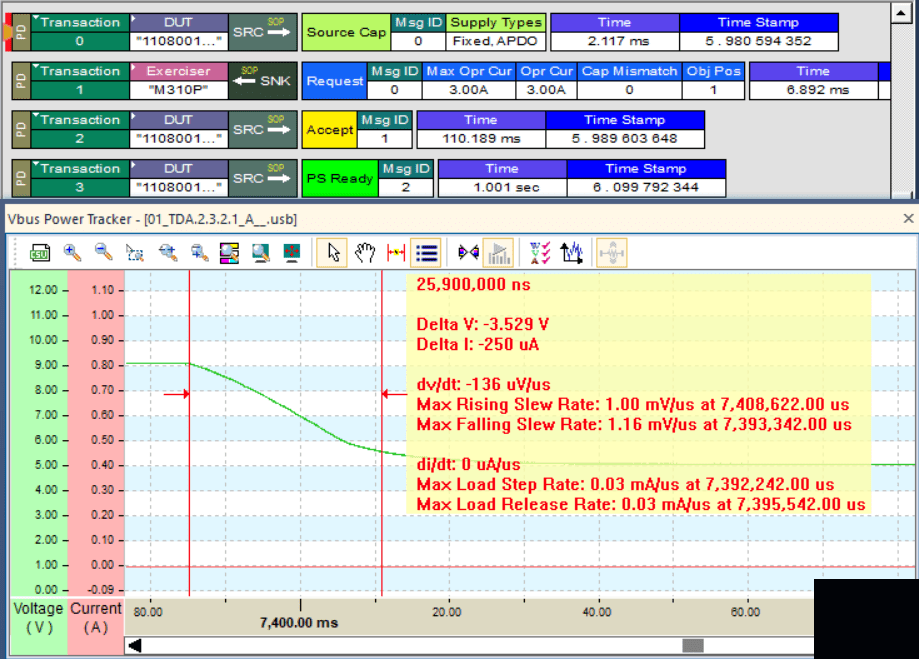

“功率跟蹤器”選項監視Vbus功率消耗，并以時間線格式以圖形方式顯示電壓。該功率信息與跡線同步，允許用戶驗證協議層和電氣層的功率狀態轉換。功率跟蹤器對被測系統完全透明，在正常操作期間對VBUS和CC電壓進行采樣。它將這些物理層測量值與邏輯協議層事件關聯起來。

精密定時測量

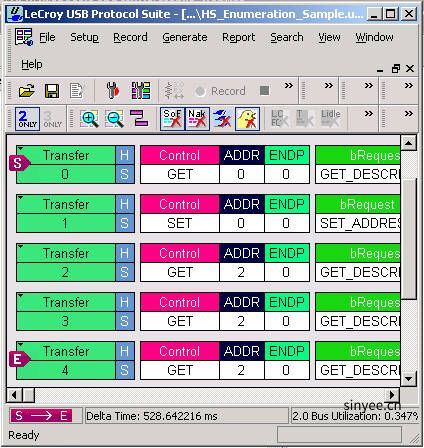

CATC跟蹤軟件包括一個持久計時顯示器，可在事件之間提供一鍵測量。帶寬計算器為任何范圍的數據包提供完整的總線利用率指標。

快速找到問題

Teledyne LeCroy的USB軟件提供了許多測量和報告USB流量的機制?？偩€利用率圖表顯示數據包長度、設備和SCSI掛起I/O的總線使用情況。使用“流量摘要”窗口，用戶可以一眼評估統計報告，也可以導航到單個數據包、事務或傳輸。

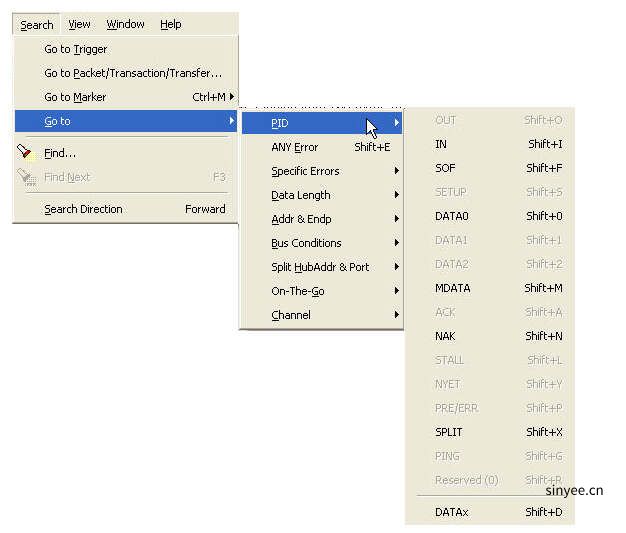

零時間搜索

強大的搜索和報告選項允許用戶快速導航到跟蹤文件中的特定數據包、錯誤和任何數據類型。CATC Trace還支持篩選和隱藏命令，以從Trace中刪除不相關的數據，從而實現高效查看。

Mercury T2P還提供“SBU捕獲”選項，允許用戶查看DisplayPort輔助信道消息（USB-MCDP-M03-X）或Thunderbolt-3低速通信（USB-MCTB-M03-X。DP捕獲模式與支持DisplayPort 1.4的alt模式設備完全兼容，可解碼使用DP alt模式的Type-C連接的基本后信道通信。對于Thunderbolt-3開發人員來說，Thunderbolt-2的Mercury T3P SBU捕獲選項可解碼通過低速（UART）反向信道傳輸?shù)闹匾溌钒l(fā)現、發射器訓練和配置階段。
