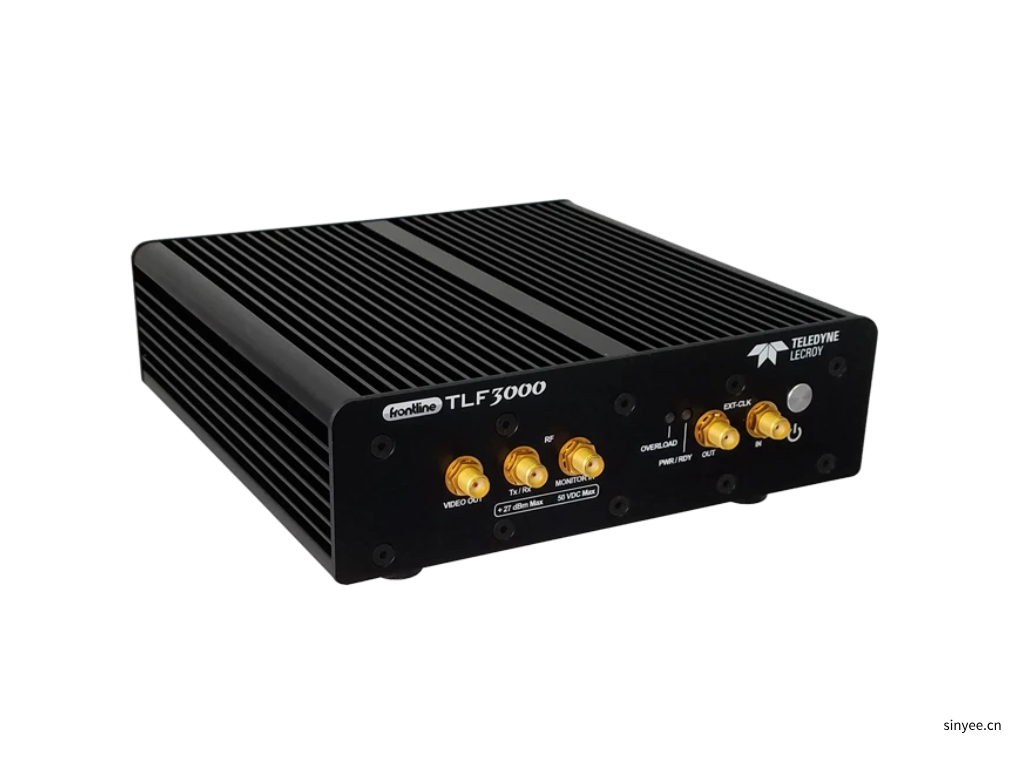

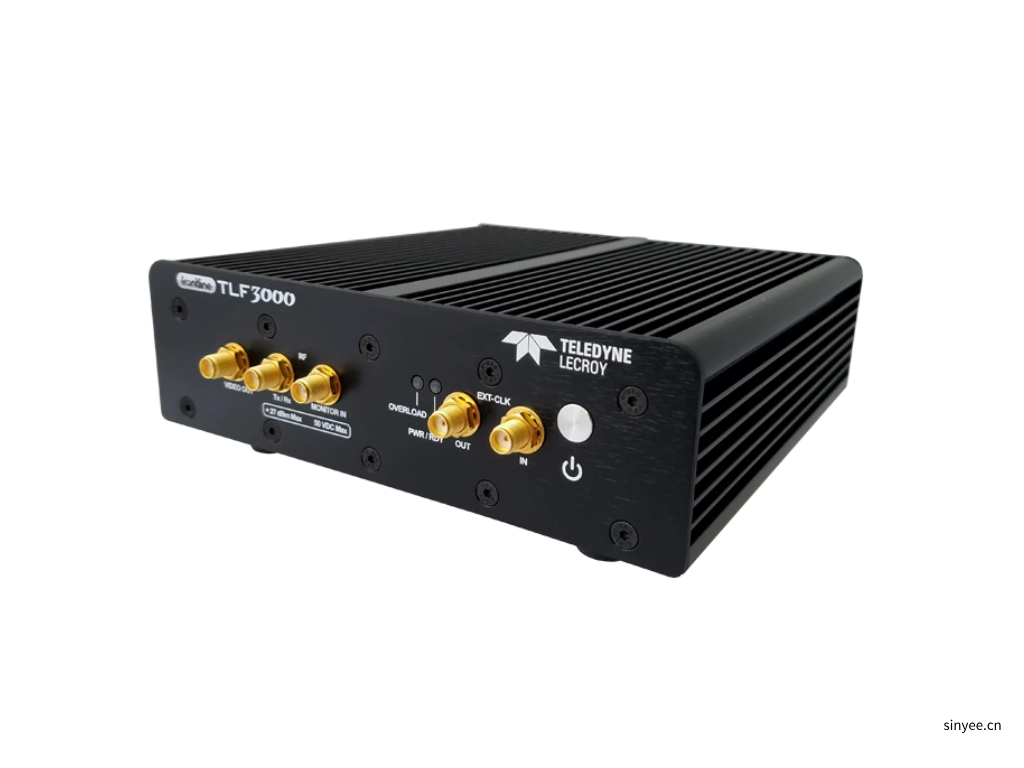

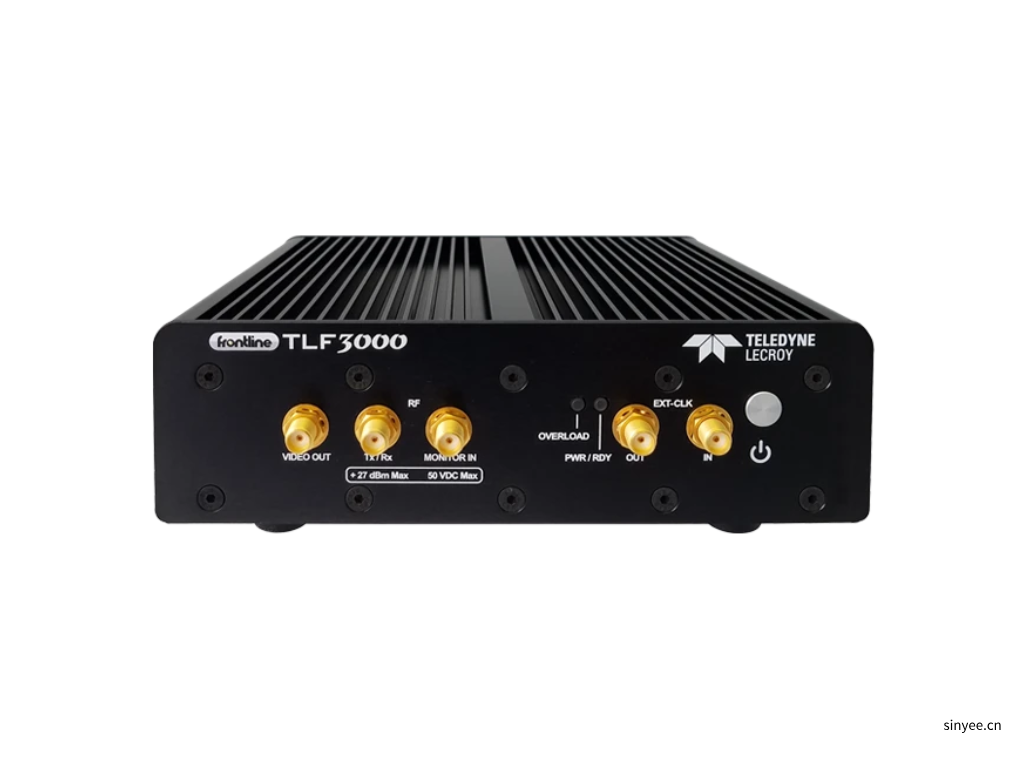

TLF3000藍牙射頻綜測儀

型號：TLF3000

提供運行在 2 4GHz ISM 頻段的發射器和接收器的全面測試。

相應技術：經典藍牙 (BR/EDR)
相應技術：低功耗藍牙（BLE）
相應技術：802.15.4

在線咨詢

服務熱線 0755-83248861

產品描述

概述

TLF3000 RF PHY 測試儀是一款寬帶、超高動態范圍工作于2.4 GHz采用軟件定義無線電接工作機制的信號分析儀和信號發生器。它捕獲并分析整個 2402-2480 MHz 頻帶，同時在一個功能強大的軟件包中提供 RF PHY 測試、信號生成和信號分析。

TLF3000 是一個高度便攜和靈活的測試平臺，由于獨特的并行架構，可以比傳統射頻測試系統更快地執行測試。

傳統上，無線產品制造商面臨的一項重大挑戰是對 RF 接口進行全面測試所需的大量測試設備和測試設置時間。通常，直到將產品提交給資格測試機構進行測試后，問題才會被發現。 TLF3000 采用一個便攜式封裝，無需多臺射頻測試設備，并簡化了執行 Bluetooth SIG RF PHY 規范中的測試用例所需的測試設置。 TLF3000 將腳本化 PHY 測試儀、分組信號生成、帶內和帶外干擾器以及信號分析儀組合到一個盒子中。

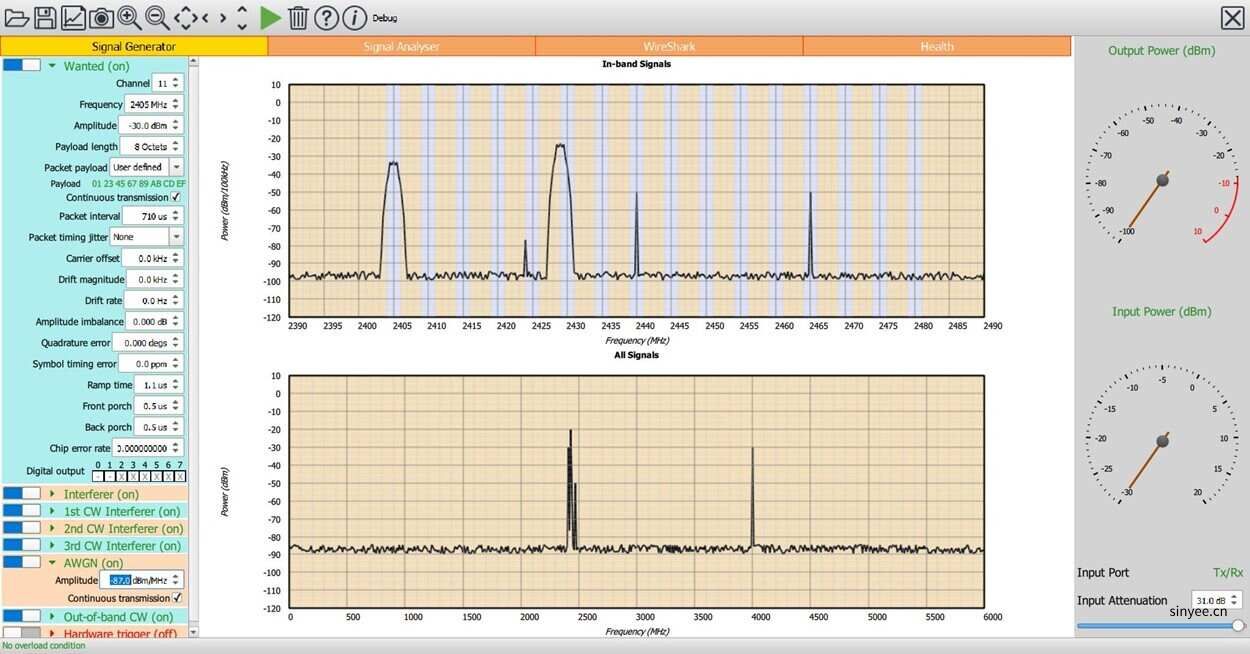

tlf3000 截圖

TLF3000 硬件支持多種不同的許可選項，涵蓋不同的射頻技術和測試用例。

開發版本配置

開發人員配置包括一個易于使用的 GUI，用于測試實驗室/開發人員環境的 PHY 層測試，為以下技術提供迭代測試和預一致性測試：

■ 低功耗藍牙（BLE）

■ 藍牙經典 (BR/EDR)

■ 802.15.4

GUI 提供對嵌入式 RF PHY 測試腳本的訪問，以執行來自 Bluetooth SIG BR/EDR 和低功耗 RF 測試規范的測試用例。用戶可以選擇所有或單個測試用例來創建自己的測試腳本文件。 GUI 使用戶能夠按照規范默認參數運行測試用例，但它也提供了定制測試參數的能力，以便可以在測試規范的限制之外對 DUT 進行測試。

主要特點和優點

■ 支持 TCRL 2023-1 中列出的所有藍牙測試用例

■ 支持所有 RF-PHY 測試用例

■ 符合所有采用的藍牙核心規范

■ 快速 - 2 秒啟動時間，帶內發射測試在 2.5 毫秒內完成

■ 完全可配置的測試覆蓋率和測試時間

■ 對實時鏈路執行 RF-PHY 測試

■ 簡單直觀的 GUI 快速識別故障

■ 單一信號路徑消除了對多個混頻器的需要

■ 獨立運行工程模式 - 測試腳本可以存儲在 USB 記憶棒，并且插入到TLF就可以脫離PC進行工作運行測試用例。
