簡介
R&S?CMW500 標志著羅德與施瓦茨生產的測 試設備進入了一個新時代。它能為各種當前 和將來的無線設備提供快速和精確的生產測 試，這種無線設備可以是從基本的手機到最 復雜的 PDA。用戶可以通過多技術平臺，將 精益生產線的理念貫穿于整個生產階段。單 個測量儀器即可滿足所有射頻測試要求。

R&S?CMW500 設備集三大基本功能于一身，即：RF 信號 發生器、RF 分析器和信令功能（網絡仿真）。因此，可以 靈活地應用于生產的各個階段，無論是校準與驗證，還是功 能測試。極高的可擴展性、測試速度和測量精度，使測試成 本降至最低程度?；赟CPI遠程控制的方法來使用測試儀 表，可以使投入規劃與維護生產測試系統的精力降至最低程 度。

主要特點
? 基本模塊：通用射頻功率計和帶有列表的連續波發生器， 可以完成無線設備的快速校準。
? 矢量信號分析儀（VSA）用來進行發射機驗證
? 矢量信號發生器（VSG）用來進行擴展的接收機測試
? 信令功能（網絡仿真）用于功能測試
? 通過直接連接 R&S?NRP-Zxx 功率探頭可激活參考射頻功 率測量 使用集成射頻接口可方便? 地連接到具有復雜射頻架構的無線設備
? 當前最先進的圖形化用戶界面（GUI）
? 通過 LAN/GPIB 接口進行 SCPI 遠程控制
? 支持 LXI Class C
? Windows? XP 操作系統的進程控制

所有技術集成于 一個 19" 機箱內

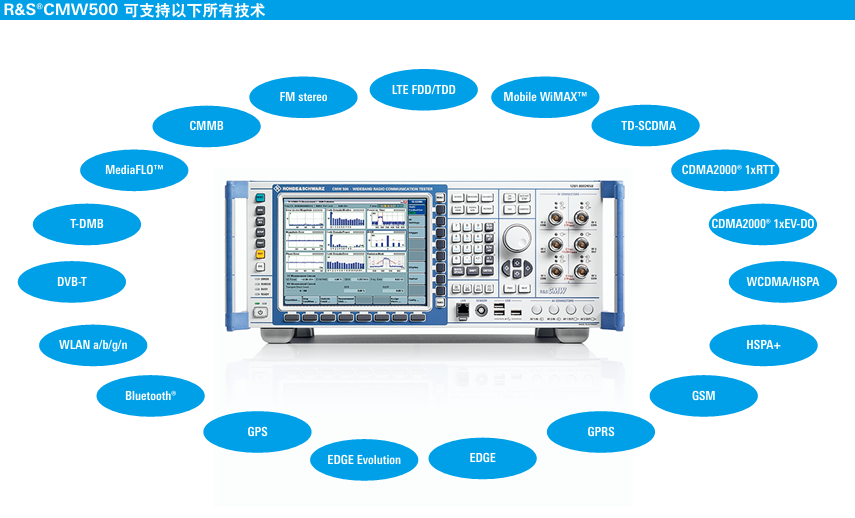

支持蜂窩和非蜂窩無線技術和廣播技術
R&S?CMW500 是一個單機箱的無線通信測試儀，支持絕大 多數的通信技術。它支持廣泛使用的移動無線標準（例如 GSM 和 WCDMA）以及最新的標準（例如 LTE）。
為了提高無線設備的測試深度，它還支持非蜂窩標準，例如 WLAN 或 Bluetooth? 以及廣播標準。

 多樣的功能為用戶提供以下優勢：
? 多模式測試設置布線僅需投入極少的精力
? 測試與測量設備的能源消耗與包含多臺測試儀器的成套設
? 備相比顯著降低；另外，降低了空氣調節的需要 可以更輕松地將單個測試儀集成到自動和遠程控制系統中

無線多模設備生產的精簡解決方案
無論是生產還是實驗室，R&S?CMW500 可以節約空間，減 少投資成本

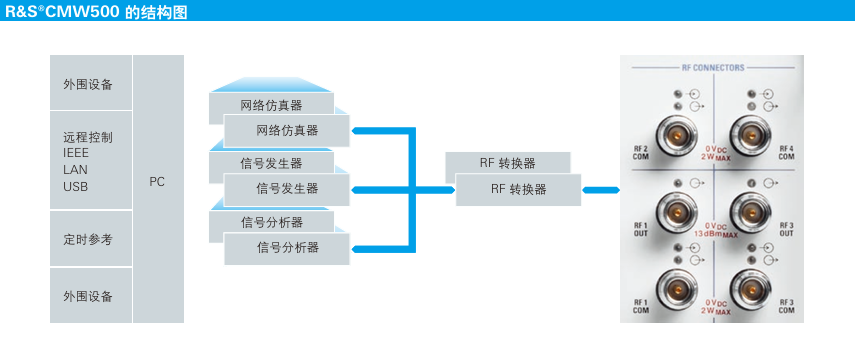

基于一個可擴展 的硬件平臺

面向未來的射頻參數
兩個獨立的發射路徑與接收路徑，頻率范圍最高 6 GHz 以及 80 MHz 的發射帶寬/40 MHz 的接收帶寬，使 R&S?CMW500 可以完美地滿足目前及將來的應用需求。 128 dB 寬輸出動態范圍和靈敏輸入，減少了使用外部放大 器或衰減器的需要。

RF信號源可擴展
根據應用，使用一個或兩個包含射頻變頻器和射頻前端的RF 路徑。前端可以實現與具有復雜射頻架構的無線設備的直接 連接。

因此，R&S?CMW500 適用于以下測試：
? 測試具有 MIMO 功能的 DUT
 ? 并行測試使用相同技術的 DUT
? 并行測試一個 DUT 中的兩種技術

可選配基帶和信令單元
最多兩個分析儀模塊以及 ARB 基帶發生器用于非信令模 式。此外，可以集成多個信令單元，從而為信令與協議測試 提供網絡仿真。




R&S?Multi-Evaluation 發射機測量
? 不同的評估（功率、時間模板、調制質量、頻譜、碼域） 可以使用同一批采樣數據。
? 時間重疊的數據采集和評估
? 通過關閉不需要的評估來加快速度

這種方法與單純的順序數據采集和評估相比，不僅提高了測 試速度，還保證了測試深度。由于所有測量的參數是彼此關 聯的，這種方法還實現了對發射機功能的更詳細的概覽。

R&S?Smart Alignment
? 全自動頻率和電平切換，配備通用型射頻信號發生器和 List mode下的功率計
? R&S?Multi-Evaluation List mode 可對發射機進行快速驗證
? 如果DUT 支持，可同時進行發射機和接收機校準。
? 豐富的分析儀/發生器觸發功能
? 包括統計評價
在 DUT和測試儀中預配置同一測試序列將測試系統內的通信量最小化，而這是傳統方法的瓶頸。R&S?CMW500 參數 配置靈活，使其易于適應待測無線設備的測試體系，并加速 到規模生產的轉化。

針對生產測試系 統的優化處理
R&S?CMW500 是一個一切齊全即可使用的解決方案，到貨 后即可開始測試。全集成的測試儀配備校準的射頻路徑和 Press & Go 1)應用程序，可以簡化產生和更新測試序列，以 及整個生產測試系統。一體化的架構1) 保證了最大化的測試 性能和最小的占地區域，以及最優的功率消耗。這種最小化 測試成本的概念來自一個 30 多年來一直成功向無線設備生 產提供解決方案的公司：羅德與施瓦茨。

通過一體化架構最小化用戶風險
? 內置矢量信號分析儀、發生器和信令功能
? 通過 LAN 或 GPIB 接口進行 SCPI 遠程控制
? Windows? XP 操作系統
? 通過 Windows? 遠程桌面進行遠程控制
? 提供鼠標、鍵盤和外置顯示器的接口
? 內置 TCXO 或 OCXO 時基和 10 MHz 參考頻率輸出
? 外部參考頻率（可選的）
? 實時頻率、溫度和電平的全自動射頻路徑校正的方法
? 完備的校準解決方案 完全符合標準的 EMC 1) 特性
? 匹配的電源

全面的 RF 前端省去了外設硬件
? 靈活的 RF 接口可用于直接連接具有復雜 RF 架構的無線設備
? 可選配的：同時連接兩個無線設備，而每個設備都有一個 天線（連接器 RF1 COM 和 RF2 COM）
? 完全整合到 R&S?CMW500 路徑修正概念中
? 通過 GUI進行靈活路徑配置
? 針對生產中的批量測試進行優化
? Snap-N 陰性連接器 RF1 OUT：射頻輸出
? Snap-N 陰性連接器 RF1 COM：射頻輸入/輸出
? Snap-N 陰性連接器 RF2 COM：射頻輸入/輸出

順序測試兩個無線設備的處理時間縮短了。由于不再需要額 外的射頻元件，測試系統成本降低了，而可靠性和測量精度 提高了。

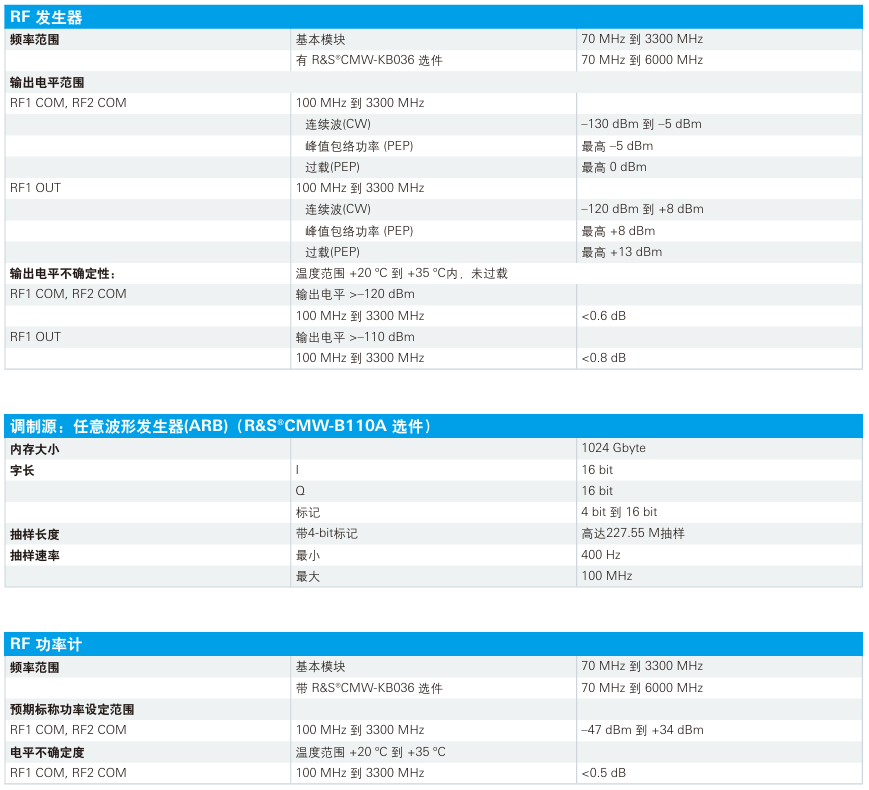

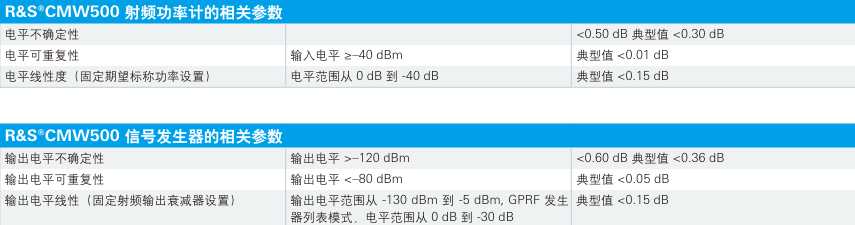

相關技術參數
