是德FieldFox 手持式射頻和微波網絡分析儀

FieldFox 射頻分析儀軟件

提供超過 25 款應用軟件

頻譜分析

• 實時頻譜分析儀（RTSA）

• 模擬解調

• 干擾偵測

• IQ 分析儀


電纜和天線測試（CAT）

• 矢量網絡分析（VNA）

• 2 端口 S 參數

• TDR 電纜測量


5G/LTE 外場測試

• EMF 測量

• 空中接口（OTA）測試

• 信道掃描儀

• 寬帶分析





功率測量

• USB 功率傳感器測量

• 內置功率計

• 脈沖測量

• 峰值功率傳感器

實用工具

• 遠程控制

• GPS 接收機

• 室內/室外地圖測繪

• 直流偏置可變電壓源


矢量網絡分析儀

FieldFox 通過配置可提供 VNA 傳輸/反射(T/R)功能，以進行 S11 和 S21測量，也可以提供全雙端口功能，以進行全部4個S參數的測量和全雙端口校準。

使用全雙端口網絡分析儀，您可以測量元器件的正向和逆向特征，且無需斷開連接、掉轉方向并重新連接分析儀。另外，全雙端口校準還可以為您提供優異的測量精度。

FieldFox 的4個獨立式高靈敏度接收機提供 94 dB 的動態范圍，可以測量高抑制度窄帶器件，例如腔體濾波器。該接收機還可以利用未知直通方法進行全雙端口誤差校正，使用戶能夠精確和輕松地測量非插入式器件。FieldFox 與廣受贊譽的 Keysight ENA 和 PNA 網絡分析儀使用相同的校準引擎。FieldFox 充分利用了是德科技的微波專業技術，提供與是德科技臺式VNA 一致的測試結果。

只需單次連接便能夠同時對全部四個S參數進行測量并查看測試結果


使用游標帶寬/Q因數功能可以簡化濾波器測試和調諧

網絡分析儀時域選件

使用這個時域選件，F(xiàn)ieldFox 能夠?qū)︻l域數據進行反傅立葉變換，以顯示反射或傳輸系數隨時間的變化。時域選通可以去除不需要的響應，例如連接器失配或電纜的不連續性，結果可以在時域或頻域中顯示。

支持波導

波導由于損耗比同軸電纜更小，所以廣泛用于在微波發射機和天線之間提供傳輸鏈路。是德科技提供高性能和經濟型波導校準套件。經濟型校準套件非常適合現場維護和故障診斷，以較低成本提供精確的測量結果。

矢量電壓表

使用 FieldFox 矢量電壓表(VVM)，可以測量器件的相移和電長度。您在10英尺(3 米)遠的地方仍能清晰地讀出大顯示屏上的測量結果。VVM 還提供雙通道幅度和相位的比率測量A/B 或 B/A。您可以使用這種功能來驗證多個信號路徑之間的幅度和相位差，例如在天線或相控陣中的信號路徑。

FieldFox 在手持式外形設計內提供了 HP 8508A 的所有主要功能，同時不需要 8508A 上必需的信號源、電橋和附件。

混合模式 S 參數

使用 FieldFox，您能夠測量器件的共模和差模反射?；旌夏Ｊ?S 參數又稱為平衡測量。該測量要求使用全雙端口 VNA 和雙端口校準功能。

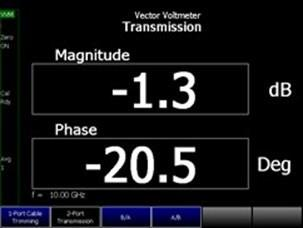

使用矢量電壓表功能，可以簡化電纜調整

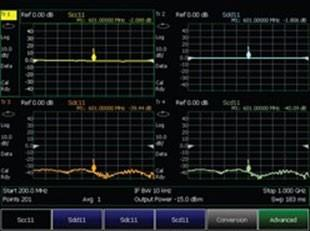

利用混合模式S參數來測量表征共模和差模反射

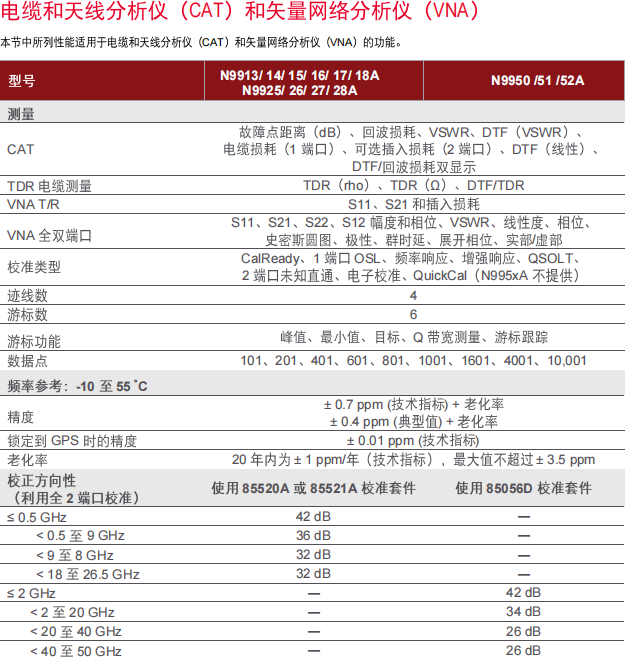

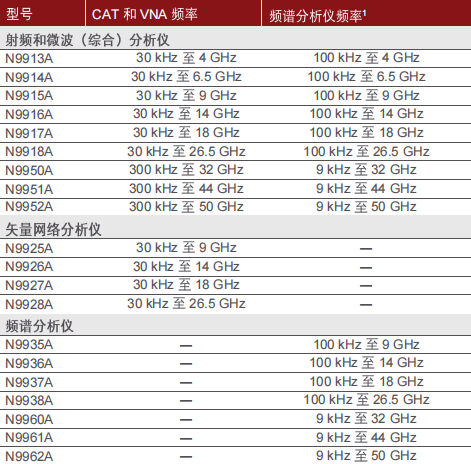

技術指標
