型號：GSS7765
GSS7765干擾信號模擬系統，與思博倫GNSS衛星信號模擬器之一結合使用時，可提供在有意或無意的射頻干擾存在的情況下測試 衛星導航設備的綜合解決方案。
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
思博倫 GSS7765干擾信號模擬系統
GSS7765干擾信號模擬系統，與思博倫GNSS衛星信號模擬器之一結合使用時，可提供在有意或無意的射頻干擾存在的情況下測試 衛星導航設備的綜合解決方案。
主要特性
?完全適用于SimGENTM 場景
?完全控制干擾信號內容與動態
?干擾信號類型豐富
?大功率寬頻帶
?建模或靜態工作模式
?交互模式下可實時控制功率與信號調制
?多種配置可選
?兼容配套的衛星信號模擬器本身可實現的干擾信號
?支持多達 4個獨立的信號干擾源

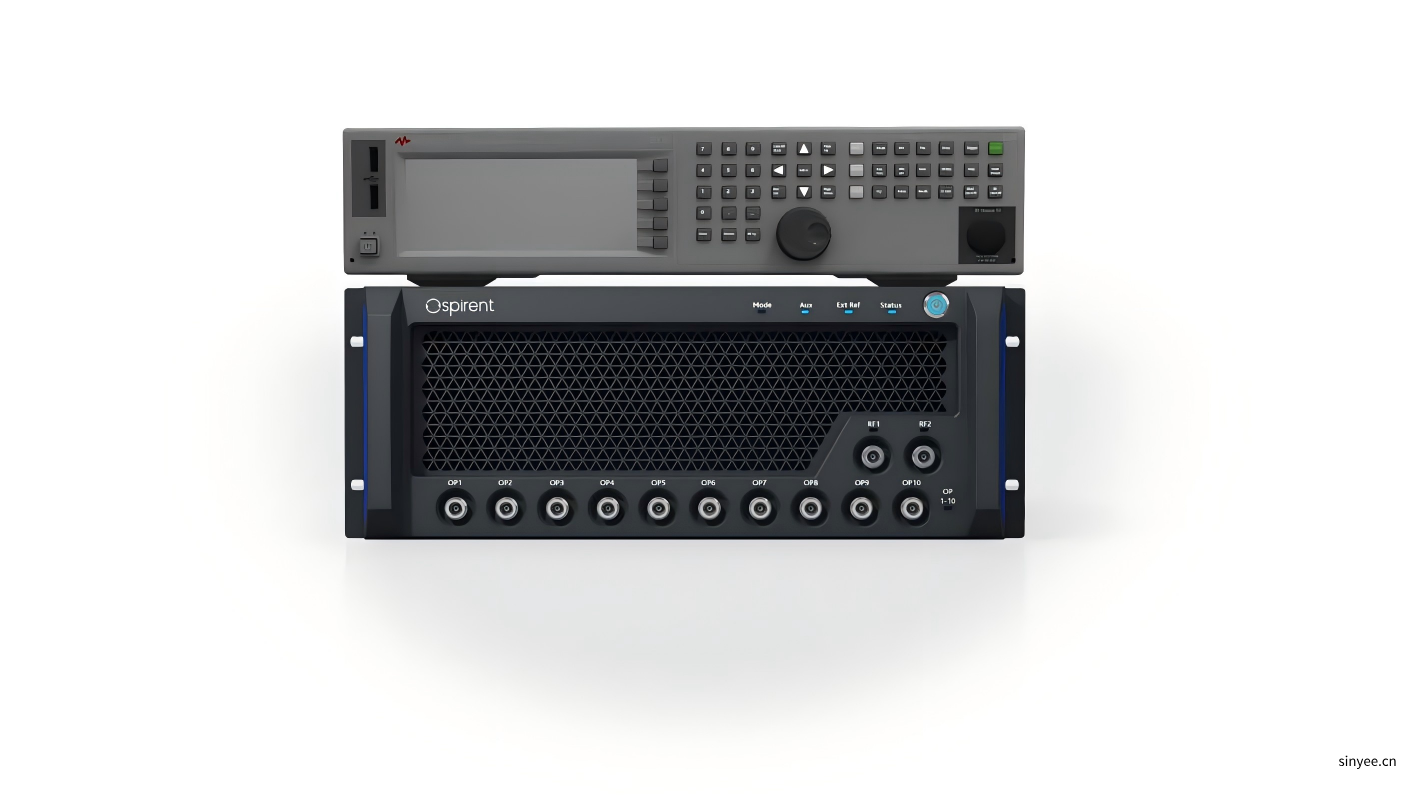

GSS7765系統包含1臺或多臺高質量的商業級信號發生器與1臺干擾信號合路器（ICU）。整套系統由思博倫SimGENTM 軟件控制。
GSS7765提供豐富的干擾信號選項，用于模擬多種干擾源。干擾信號包括：連續波（CW）、調幅（AM）、調頻（FM）、部分信號支持脈沖模式。GSS7765還支持可變帶寬的噪聲生成功能。
通過在單源基礎配置中增加額外發生器，GSS7765可配置為支持多達 4 臺完全獨立的干擾源。
SimGENTM控制軟件支持 3 種工作模式：
● 固定模式：用戶可定義 一系列的腳本化事件；
● 建模模式：用戶可在場景中定位干擾源，并模擬載體運動時信號電平的變化效應；
● 交互模式：用戶可實時控制干擾信號功率電平和調制參數。
產品規格
1、輸出頻率
■ 信號類型：500MHz ~ 2GHz
■ 分辨率：0.01Hz
■ 穩定度：< ± 1ppm /年 （< ± 1ppm 0 ~ 55°C時典型值）
亦可與1、2或10MHz的外部標準頻率鎖定
2、信號質量
■ 諧波：<-30dBc
■ 非諧波 ： <-48 dBc
■ 次諧波 ： <-76 dBc
3、發生器輸出的信號電平
■ 噪音：-169至-23dBW
■ 其他信號 -166至-20dBW
■ 分辨率：0.02 dB
4、干擾/信號比值（經ICU）
■ 相對于–163dBW的GPS L1P信號
■ 噪音：-16至+130分貝
■ 其他信號 -13至+133分貝

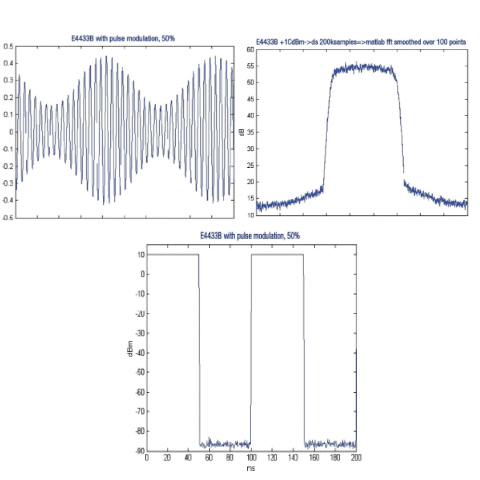

5、支持的干擾信號類型及詳細參數
連續波（CW） | |
頻率范圍 | 500 MHz 至 2 GHz |
頻率分辨率 | 0.01 Hz |
步進連續波步數 | 2 至 65535 步 |
每步駐留時間 | 0.1 ms 至 100 s |
調幅連續波（AM CW） | |
調幅深度范圍 | 0% 至 90% |
調幅深度步長 | 0.1% |
調制波形 | 正弦波、方波、斜波、三角波 |
調制速率范圍 | 0.1 Hz 至 10 kHz（正弦波可達50 kHz） |
調制速率步長 | 0.1 Hz |
調頻連續波（FM CW） | |
最大頻偏 | 20 MHz（最大值，取決于頻段） |
頻偏分辨率 | 0.1% 步進 |
調制波形 | 正弦波、方波、斜波、三角波 |
調制速率范圍 | 0.1 Hz 至 10 kHz（正弦波可達50 kHz） |
調制速率步長 | 0.1 Hz |
噪聲（AWGN） | |
帶寬范圍 | 1 Hz 至 48 MHz |
帶寬分辨率 | 0.1 Hz |
脈沖調制 | |
脈沖周期范圍 | 2 μs 至 42 s |
上升/下降時間 | < 50 ns（典型值） |
通斷比 | > 80 dB |
6、物理與連接參數
類別 | 參數項 | 規格值 |
連接器 | RF輸出（ICU和信號發生器） | N型母頭同軸連接器（Type N female co-axial） |
物理尺寸 | 信號發生器（每臺） | 高 133 mm × 寬 426 mm × 深 432 mm |
干擾組合單元（ICU） | 高 133 mm × 寬 426 mm × 深 200 mm | |
重量 | 信號發生器（每臺） | < 13.5 kg（28磅） |
